Якорная постановка судов над местом глубоководных водолазных работ

Автоматическое якорное устройство фирмы «Гиллес Патрис»

Автоматическое якорное устройство фирмы «Гиллес Патрис» (Франция) предназначено для отдачи и выбирания якоря без разъединения цепи и троса, из которых сделан якорный канат.

Устройство (рис. 9.3) имеет брашпиль для цепи и лебедку с тросоукладчиком для троса. Цепь хранят в цепном ящике, расположенном под палубой, а трос — на барабане лебедки. Основной частью устройства является шарнирный узел с роликом, прижимающим цепь к звездочке брашпиля. При отдаче

якоря цепь из цепного ящика травится через звездочку брашпиля, который приводится своим двигателем через шкив в поворотном кожухе. По выходе цепи из ящика нагрузка воспринимается лебедкой, и дальнейшее вытравливание каната ведется свободным вращением барабана лебедки с его притормаживанием ленточным тормозом. Для выбирания каната включается лебедка, и тросовая часть через тросоукладчик наматывается на ее барабан. С подходом соединительной скобы к барабану, как показано на схеме, лебедка останавливается и цепь зажимается стопором, установленным на поворотном кожухе и приводимым в действие гидроцилиндром. Шарнирный узел своим гидроцилиндром переводится в положение прижатия цепи. В этом положении отводится стопор цепи, и она выбирается брашпилем с укладкой в цепной ящик.

Описанное переключение механизмов может осуществляться как вручную, так и автоматически, для чего якорное устройство снабжается средствами автоматики, работающими от конечных выключателей, фиксирующих положение соединительной скобы и шарнирного узла.

Оценивая в целом постановку судна на собственные якоря, следует указать, что кроме сложности ее выполнения и необходимости иметь на судне четыре мощных комплекта подъемных устройств она позволяет менять положение судна по отношению к ветру и течению в случаях их перемены в ходе ведения подводных работ только в небольших пределах.

Недостатки способа постановки судна на собственные якоря ограничивают его использование и требуют применения для глубоководных работ специального рейдового оборудования.

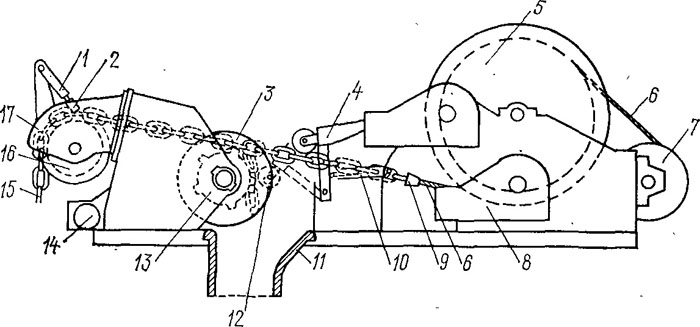

Рис. 9.3. Схема автоматического якорного устройства:
1—гидроцилиндр стопора цепи; 2 — стопор цепи; 3 — брашпиль; 4 — шарнирный узел с роликом;. 5 — лебедка; 6 — трос; 7 — тросоукладчнк; 8— двигатель лебедки; 9 — соединительная скоба; 10 — гидроцилиндр шарнирного узла; 11 — труба цепного ящика; 12 — ролнк шарнирного узла в положении для прижатия цепи; 13 — звездочка брашпиля; 14 —двигатель брашпиля; 15 — якорная цепь; 16 — шкив; 17 — поворотный кожух.
