Подвижные водолазные комплексы

Подводный донный комплекс компании «Камелл Лайд»

Подводный донный комплекс спроектирован компанией «Камелл Лайд» (Англия) для ведения водолазных работ на подводных нефтепромыслах. В отличие от всех аппаратов, описанных выше, этот комплекс (рис. 8.9) представляет собой колес-ное сооружение, движущееся по морскому дну.

Комплекс имеет прямоугольный легкий корпус, в котором размещены прочные отсеки: отсек управления, водолазный и выходной. В отсеке управления размещены два электродвигателя привода передних колес, система газоснабжения и приборы управления. Водолазный отсек имеет две койки, стол и туалет. Он соединен с отсеком управления небольшим переходным шлюзом и имеет люк, ведущий в выходной отсек. Выходной отсек имеет форму вертикального цилиндра в рост человека и снабжен верхним и нижним выходными люками. При выходе через нижний люк выходной отсек используют как водолазную шахту без затопления его водой, а при выходе через верхний люк бывает необходимо заполнить отсек предварительно водой.

Питание комплекса электроэнергией предусмотрено в основном по кабелю с поверхности, однако его возможно осуществлять от устанавливаемой на нем аккумуляторной батареи.

Интерес представляет устройство колесной системы и системы погружения и всплытия. Четыре колеса, из которых два ведущие, сделаны полыми и служат как бы балластными цистернами, создающими комплексу необходимый вес для движения по дну. Все колеса имеют независимые гидравлические подвески, обеспечивающие горизонтальное положение комплексу при неровностях дна.

Система погружения и всплытия комплекса кроме балластных цистерн имеет твердый балласт, спускаемый и поднимаемый электролебедкой. При погружении комплекса после его спуска на воду балласт стравЛивается лебедкой на тросе до дна, заполняются балластные цистерны, и комплекс погружается выбиранием троса -балласта. При достижении дна балласт затягивается в гнездо, имеющееся для него в корпусе, и комплекс получает возможность беспрепятственно двигаться по дну.

Для всплытия комплекса трос стравливается с лебедки и операции повторяются в обратном порядке, чем при всплытии.

Положительным качеством описанной системы является возможность осуществления регулируемого всплытия комплекса в аварийных ситуациях при отсутствии электропитания и сжатого воздуха для продувания балластных цистерн.

Газоснабжение комплекса осуществляется из запасов газов и газовых смесей из баллонов, размещенных в легком корпусе.

Перспективы использования описанного комплекса вследствие отсутствия практического опыта работы с ним не совсем ясны. Однако, обладая некоторыми преимуществами по сравнению со свободно плавающими аппаратами, он, по-видимому, найдет применение на подводных нефтепромыслах, для которых он и проектировался.

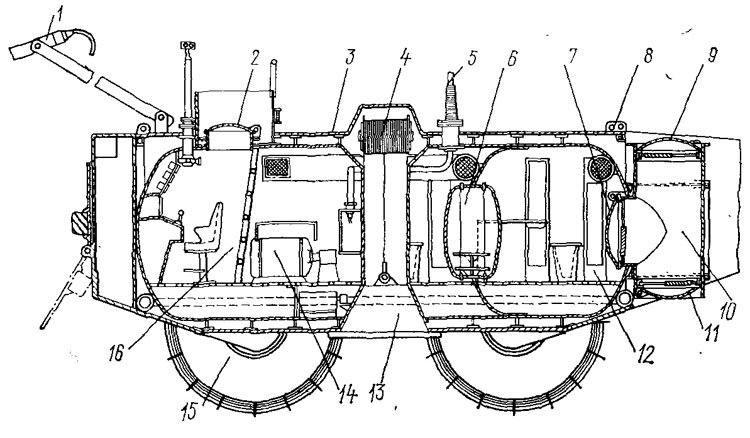

Рис. 8.9. Подводный водолазный донный комплекс:
1 — светильник; 2 — входной люк; 3 — легкий корпус; 4 — лебедка; 5 — комбинированный кабель; б—переходный шлюз; 7 — переходный люк; 8 — подъемный рым; 9 — верхний люк; 10— выходной отсек; 11 — нижний люк; 12 — водолазный отсек; 13 — балласт; 14 — электродвигатель; 15 — ведущее колесо; 16 — отсек управления.
