Панели с резисторами типов ПЭВ и ПЭВР тепловоза М62
На пластмассовой панели закреплен резистор мощностью 100 Вт (рис. 128). Резисторы выполнены в виде полых керамических трубок, на которые намотана проволока из нихрома или константана, покрытая высокопрочной эмалью. Применяются нерегулируемые резисторы типа ПЭВ и регулируемые типа ПЭВР, на поверхности последних имеются свободная от эмали
дорожка провода для контакта с регулировочным хомутом. Монтажные провода подсоединяют к шпилькам, закрепленным в панель, к которым в свою очередь подсоединены провода от хомутов, позволяющих устанавливать требуемую величину сопротивления секций (части) трубки ПЭВР. Технические данные панелей с резисторами типов ПЭВ и ПЭВР приведены в табл. 17.
Таблица 17
|
Тип аппарата |
Место установки |
Количество | |
Тип резистора |
Сопротивление при 20°С, Ом |
Продолжительный ток, А |
Мощность. Вт |
Масса, кг |
|
ПС-40205 |
В цепи реле времени |
2 |
2ХПЭВР-100 |
56 |
0,76 |
100 |
1,2 |
|
ПС-40601 |
В цепи катушек напряжения реле перехода |
6 |
4ХПЭВР-100 2ХПЭВ-100 |
2000 2000 |
0,17 0,17 |
100 100 |
3,65 |

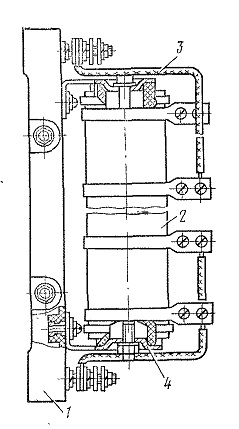

Рис. 127. Унифицированная панель с элементами резистора
типа СР:
1 — панель; 2 — элемент; 3—монтажный провод; 4 — держатель

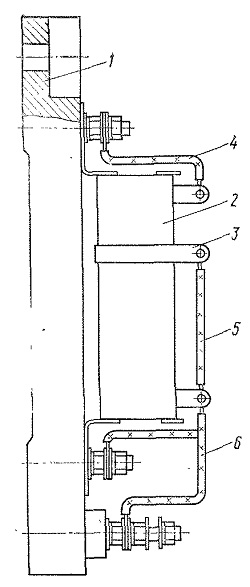

Рис. 128. Панель с резисторами типа ПС:
I — панель; 2 — резистор; 3 — хомут; 4,5,6 — соединения
