Регулятор напряжения типа ТРН-1 тепловоза
М62
Регулятор напряжения (рис. 122) поддерживает практически постоянное
напряжение 75В на зажимах вспомогательного генератора тепловоза при
изменении частоты вращения его вала и нагрузки в рабочем диапазоне
частоты вращения вала дизеля. Принцип работы регулятора —
электродинамический;- принцип регулирования — вибрационный.
Регулятор имеет подвижную и неподвижную катушки с общей магнитной
системой. Подвижная катушка жестко связана с контактной планкой.
Подвижная система подвешена на четырех плоских и двух цилиндрических
пружинах, создающих противодействующий момент регулятора. При отключении
регулируемого напряжения от номинальной величины перемещается подвижная
система с контактной планкой, которая замыкает или размыкает семь пар
контактных пальцев и тем самым изменяет сопротивление в цепи обмотки
возбуждения вспомогательного генератора таким образом, чтобы напряжение
генератора
восстановилось. Включаемые резисторы намотаны на фарфоровых цилиндрах,
расположенных за задней стенкой регулятора.
Тяговые и механические характеристики регулятора подобраны так, что при
напряжении вспомогательного генератора 75 В подвижная система регулятора
находится в покое или вибрирует между двумя соседними нарами контактных
пальцев. Подвижная катушка состоит из двух обмоток —напряжения и
токовой, магнитные потоки которых направлены встречно. Поток неподвижной
катушки направлен согласно с потоком обмотки напряжения подвижной
катушки. Подвижная система регулятора уравновешена противовесом,
устраняющим влияние тряски на работу регулятора.
Регулятор защищен металлическим кожухом, в котором
имеются окна, позволяющие следить за работой и состоянием контактной
системы.
Технические данные регулятора ТРН-1: величина контролируемого напряжения
— 75 ± 3%; регулирующий резистор: сопротивление 82 Ом, мощность 55 Вт;
диапазон изменения частоты вращения генератора 850—1800 об/мин; масса
регулятора 16,5 кг; ток возбуждения генератора не более 4А.

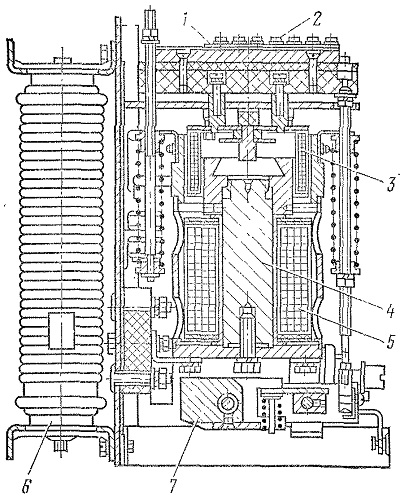

Рис. 122. Регулятор напряжения ТРН-1:
I — контакт подвижной; 2 — контакт неподвижный; 3 — катушка подвижная;
4,— сердечник; 5 —катушка неподвижная; 6 — резистор; 7 — противовес
