РЕЗИСТОРЫ ТЕПЛОВОЗА М62
Ленточные резисторы типа ЛC. Резисторы (рис. 125) выполнены из
фехралевой ленты в виде бескаркасного, зигзагообразного элемента,
который закрепляется с помощью стальных держателей между изоляторами.
Изоляторы стягивают шпильками. На прямолинейных участках лента имеет
выштампованные в продольном направлении гофры, придающие ей жесткость. В
местах перегиба лента крепится при помощи держателей, обеспечивающих
температурную компенсацию изменения длины ленты и возможные
технологические отклонения. Ленточные резисторы выполняются из одного
или двух элементов, в последнем случае элементы устанавливаются друг на
друга и стягиваются шпильками.

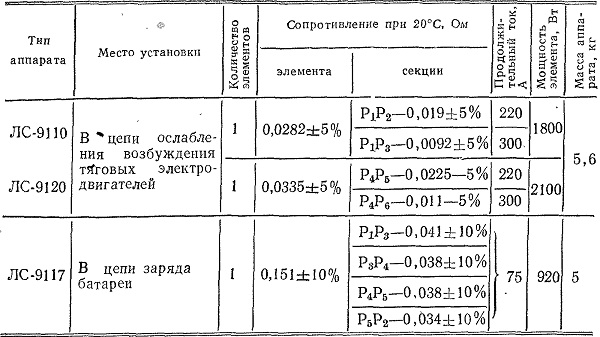

Технические данные ленточных резисторов приведены в табл. 15.
Таблица 15

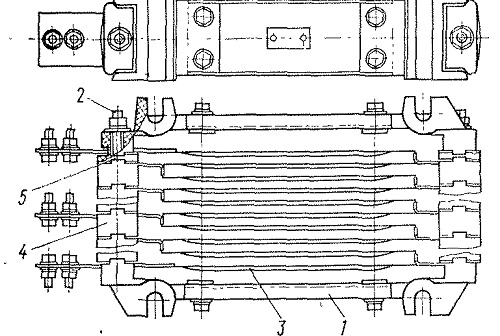

Рис. 125. Резистор ленточный ЛС-9117:
1-держатель; 2 —шпилька; 3— элемент резистора; 4, 5 — изоляторы
