Панели с резисторами типа СР тепловоза М62

Панели с резисторами типа СР тепловоза М62

Резисторы (рис. 126) выполнены в виде полых фарфоровых цилиндров, на которые намотана проволока высокого омического сопротивления. Цилиндры шпильками и держателями крепятся к изоляционному основанию из пластмассы (рис. 127).

Отдельные пластмассовые основания стягивают шпильками и создают в случае необходимости единую панель. Монтажные провода подсоединяются к шпилькам, запрессованным в панель, к которым в свою очередь подсоединены провода, идущие к регулировочным хомутам, с помощью которых устанавливается требуемая (заданная) величина сопротивления секции (часта) цилиндра СР. Технические данные панелей с резисторами типа СР приведены в табл. 16.

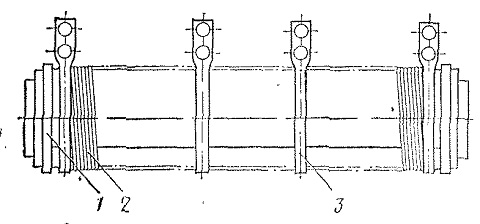

Рис. 126. Резистор типа СР;
1 — цилиндр; 2—обмотка; 3 — хомут

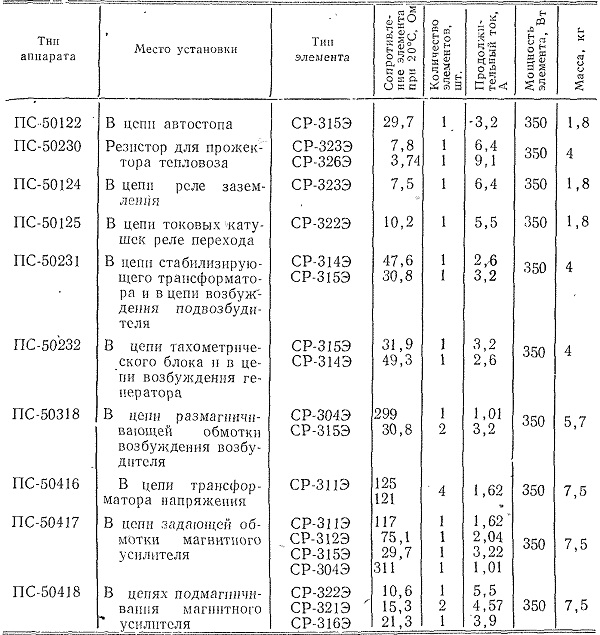

Таблица 16
