Пуск дизеля ведущей секции. При пуске дизеля тяговый генератор Г подключается к аккумуляторной батарее БА пусковыми контактами Д1, Д2 (рис. 137, 138, см. вкладку к книге). Генератор работает в режиме двигателя последовательного возбуждения, аккумуляторные батареи всех секций тепловоза на период пуска дизеля включаются параллельно контакторами ДЗ.

Автоматический пуск дизеля любой секции осуществляется с пульта управления ведущей секции. Для этого на аппаратных камерах всех секций необходимо1включить разъединители аккумуляторных батарей ВБ>и автоматические выключатели (автоматы): «Работа дизеля», «Топливный насос», на ведущей секции поставить в рабочее положение рукоятку блокировки тормоза БУ, на пульте управления включить автомат «Управление», установить в одно из рабочих положений «Вперед» или «Назад» рукоятку реверсивного механизма контроллера машиниста КМ.*

При включении автомата «Работа дизеля» включается электромагнит МР5 объединеннного регулятора дизеля по цепи: плюс аккумуляторной батареи БА, провод 396 , разъединитель батареи ВБ, провода 493, 01Ш8 392, предохранитель на 125 А, провод 775, «автомат «Работа дизеля», провод 314, зажим 7/10, провод 442, размыкающий контакт РУ10, провод 1331, зажим 5/18, провод 1056, зажим Д13, катушка МР5, зажим Д14, минус батареи.

Электромагнит МР5 удерживает индуктивный датчик на минимальном упоре (до 4-й позиции контроллера), что необходимо для сокращения времени пуска дизеля. При включении тумблера «Топливный насос» ТН1 иа ведущей секции включается контактор КТН по цепи: автомат «Работа дизеля», провода 314, 442, контакты реле РУ7, провода 338, катушка КТН, провод 320, зажим 2/3, провод 113, зажим 11/4, провод 892, контакты тумблера ТН1, далее на минус. Включившись, контактор КТН одним главным контактом включает электродвигатель топливоподкачивающего насоса ТН (провода 225, 253), а вторым главным контактом (провода

440, 236), включает цепь на обмотку возбуждения .вспомогательного генератора ВГ. Включаются регулятор напряжения БРН (провода 236, 918, 919, 917, 380, 235) и вентиль ВП6 (провода 226, 231, 232), отключающий левый ряд топливных насосов при работе дизеля без нагрузки. Также включается вентиль ВП9 (провод 256, размыкающие контакты РУ8, РУ19, РУ6, провода 1291\ 996), отключающий пять топливных насосов правого ряда при работе дизеля на холостом ходу и 1-й позиции контроллера. Замыкающий вспомогательный контакт КТН (провода 372, 327—321) подготавливает цепь на катушку реле РУ6. Последующие операции пуска выполняются автоматически, достаточно кратковременно нажать кнопку «Пуск дизеля» ПД1. При этом включается реле РУ6, которое одним замыкающим контактом (провода 200,220) включает реле времени РВ1, а другим (провода

442, 337) обеспечивает питание цепей пуска дизеля, замещая цепь кнопки «Пуск дизеля».

Реле времени РВ1 замыкающими контактами (провода 283, 345) включает контактор КМН, который главным контактом (провода 294, 295) включает электродвигатель маслопрокачивающего насоса, а вспомогательным контактом (Провода 325, 326) подготавливает цепь на катушки

пусковых контакторов Д1—ДЗ. По истечении выдержки времени на прокачку маслом дизеля (90 с) замыкающий с выдержкой времени контакт реле РВ1 (провода 283, 325) включает через контакты КМН, КВ валопо-воротного механизма 105 пусковой контактор Д1. Контактор Д1 главным контактом (провода 492, 494) подключает минус аккумуляторной батареи к пусковой обмотке (П1—П2) тягового генератора, вспомогательным контактом (провода 241, 246) включает контактор ДЗ ведущей секции и через разъемы междутепловозных соединений (провода 50, 116)— контакторы ДЗ ведомых секций, а другим вспомогательным контактом (провода 367, 243, 244) включает вентиль ВП7 ускорителя пуска дизеля.

Главные контакты контакторов ДЗ (011118, 390) соединяют «плюсы» аккумуляторных батарей трех секций на время пуска дизеля. «Минусы» батарей соединены постоянно проводами 393, 293. Замыкающий вспомогательный контакт контактора ДЗ (провода 249, 245) включает контактор Д2. Главный контакт Д2 (провода 493, 537) подключает плюс аккумуляторной батареи к тяговому генератору, который, работая в режиме электродвигателя последовательного возбуждения, начинает пуск дизеля. Вспомогательные контакты контактора ДЗ (провода 242, 247) включают электромагнит ЭТ. При достижении давления масла в конце верхнего коллектора 0,05—0,06 МПа срабатывает реле давления РДМ1, контакты которого (провода 1245, 227) включают реле РУ9. Реле РУ9 замыкающим контактом (провода 228, 230) дублирует при пуске цепь на ЭТ, размыкающим контактом (провода 342, 337) отключает реле РУ6, контакторы Д1—ДЗ и контактор КМН— схема пуска разбирается.

Замыкающий контакт реле РУ9 через междутепловозные соединения (провода 228, 1328, 46) включает сигнальную лампу «Работа дизеля», по которой можно судить об окончании пуска дизелей ведомых секций. Размыкающие контакты пусковых контакторов Д1 и ДЗ (провода 918, 919, 917) собирают цепи питания независимой обмотки возбуждения вспомогательного генератора ВГ и регулятора напряжения БРН, обеспечивающих подзаряд батареи и питание цепей управления. Во время пуска дизеля одной из секций при другой работающей эти контакты размыкаются, осуществляя тем самым защиту цепей вспомогательного генератора от перегрузки. Этими же контактами на время пуска отключается вентиль ВП6. Вентиль ВП9 отключается размыкающим контактом реле РУ6 (провода 256, 1291), тем самым обеспечивается пуск дизеля на 20-и топливных насосах.

Посредством размыкающего вспомогательного контакта контактора КВ (провода 326, 287) исключается возможность включения пусковых контакторов при работе тепловоза в тяговом режиме. Размыкающий контакт реле РУ8 (провода 442, 337) предотвращает пуск дизеля на позициях выше 1-й. Реле времени РВ2 контролирует продолжительность раскрутки вала дизеля при пуске, которая может затянуться по разным причинам. Выдержка времени установлена 30 с, после чего реле РВ2 контактом (провода 327, 334) отключает реле РУ6 и прекращает пуск дизеля.

Размыкающий вспомогательный контакт пускового контактора Д2 (провода 108, 177) исключает возможность включения контакторов возбуждения КВ и ВВ, тем самым предохраняет аккумуляторную батарею, низковольтные цепи от высокого напряжения тягового генератора при привари-вании контакта контактора Д2 или заклинивания после пуска. Контакт реле РУ9 (провода 110, 1346) отключает реле РУ2, снимая возбуждение генератора и возбудителя в случае аварийной остановки дизеля при работе под нагрузкой.

Описанная схема пуска дизеля применима к тепловозам, на которых установлено реле времени ВЛ-31. На тепловозах с реле ВЛ-50 схема пуска имеет некоторые отличия. При нажатии кнопки «Пуск дизеля» включается реле РУ6 (рис. 139), которое одним замыкающим контактом (пророда 200, 220) включает контактор КМН, а другим (провода 442, 337) обеспечивает питание цепей пуска дизеля, замещая цепь кнопки «Пуск дизеля». Включившись, контактор КМН главным контактом (провода 294, 295) включает электродвигатель маслопрокачивающего насоса, одним замыкающим вспомогательным контактом (провода 325, 326) подготавливает цепь на катушки пусковых контакторов Д1—ДЗ, а вторым вспомогательным контактом (провода 216, 341) включает реле времени РВ1, третьим размыкающим вспомогательным контактом (провода 304, 302) на время пуска дизеля исключает подачу питания на 11-й контакт контроллера машиниста, чтобы предотвратить возможность преждевременного пуска дизеля при случайном переводе штурвала контроллера машиниста на 1-ю позицию. По истечении выдержки времени на прокачку маслом дизеля (90 с) замыкающий с выдержкой времени контакт реле РВ1 (провода 218, 217) включает реле РУ4, замыкающий контакт которого (провода 442, 325) включает через контакты КМН, КВ, валоповоротного механизма 105 пусковой контактор Д1, как в схеме с ВЛ-31.

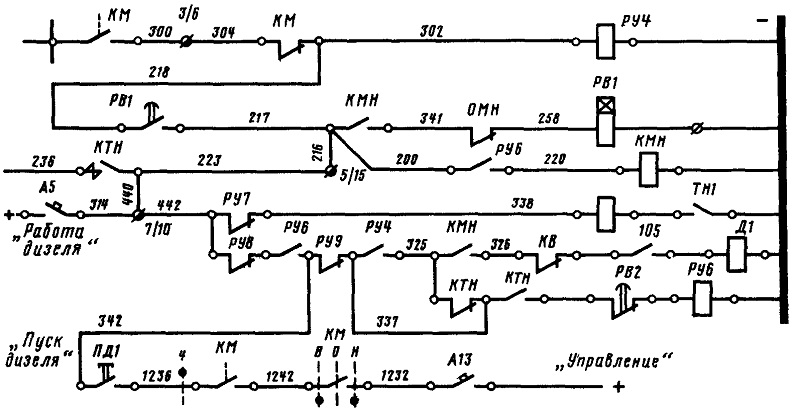

Рис. 139. Схема пуска дизеля с реле времени ВЛ-50
