Реле защиты тепловоза 2ТЭ10М, 3ТЭ10М

Реле защиты тепловоза 2ТЭ10М, 3ТЭ10М

Реле защиты (блок боксования, реле температуры и давления). Блок боксования ББ-320А. Блок (рис. 108) автоматически защищает тяговые электродвигатели от резонансного боксования. Блок представляет собой три панели 1, на которых смонтированы два реле типа РК-221 и одно РК-231,

защищенные кожухом 6. На панелях имеются выводные зажимы и внутренний монтаж, выполненный гибким проводом.

На изоляционной панели 1 реле типа РК установлена разомкнутая магнитная система с втягивающимся якорем 10, укрепленным на поворотном рычаге. Контактная система имеет один замыкающий 5 и один размыкающий 2 контакты перекидного типа с общим подвижным контактом Реле имеет высокий коэффициент возврата. Технические характеристики реле приведены в табл 15.

Реле комбинированное КРМ. Реле предназначено для контроля давления масла в системе смазки дизеля, а также контроля температуры воды и масла в системах тепловоза. Его контакты в электрической схеме тепловоза предотвращают пуск дизеля, если давление масла в конце верхнего коллектора дизеля не обеспечивается в пределах 0,05—0,06 МПа; снимают нагрузку с тягового генератора и сигнализируют, если давление масла в верхнем коллекторе дизеля на 12-й — 15-й позициях контроллера ниже 0,11 —0,12 МПа, а также, если температура воды или масла в системах тепловоза достигла предельных значений.

Изготавливают реле либо с датчиком давления, либо с датчиком температуры (табл. 16).

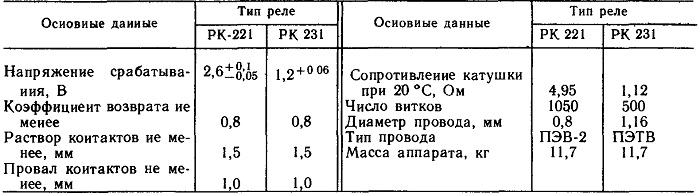

Таблица 15

Таблица 16

	Значение данных с датчиком
Основные данные	температуры, °С	давления, МПа
Уставка срабатывания:
нижиий предел	0	0,01
верхний предел	125	1,00
Зоиа нечувствительности (нерегулируемая):
нижнее значение	0,5	0,005
верхнее значение	4,0	0,04
Основная погрешность срабатывания	±3	±0,025
Предельное значение контролируемой среды	135	1,5
Коммутируемая мощность контактов, Вт	60	60
Масса, кг	1,4	0,8

Принцип действия реле основан на уравновешивании сил, создаваемых давлением внутри сильфонного устройства и винтовой цилиндрической пружины. У реле с датчиком температуры термобаллон, капиллярная трубка и сильфон представляют собой герметичную термосистему, заряженную специальным наполнителем. При повышении давления или температуры контролируемой среды (повышение температуры термобаллона вызывает увеличение давления в термосистеме) сильфон 5 (рис. 109) растягивается, преодолевая сопротивление пружины 7. Подвижной конец сильфона вместе с толкателем 6 перемещается вверх, нажимает на рычаг переключателя 9 и производит переключение контактов.

При понижении давления или температуры контролируемой среды сильфон под действием пружины сжимается. Подвижной конец сильфона с толкателем перемещается вниз и освобождает рычаг переключателя, производя обратное переключение контактов. Настройку реле производят с помощью ходового винта 8. При поворачивании ходового винта по часовой стрелке уставка реле уменьшается.

Рис 108 Блок боксования ББ-320А

1 — панель 2 5—контакты неподвижные, 3—контакт размыкающий, 4—контакт замыкающий 6 — кожух, 7 — винт, 8 — пружина, 9 — катушка 10 — якорь, 11 — сердечник

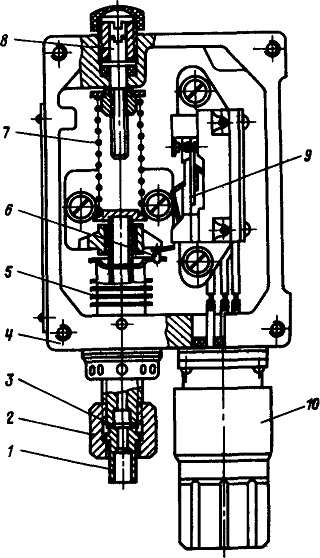

Рис 109 Реле комбинированное КРМ
1—ниппель, 2—накидная гайка, 3—прокладка, 4—корпус, 5—сильфон, 6—толкатель, 7—пружина, 8—ходовой винт 9—переключатель, 10—разъем штепсельный
