КОМПРЕССОР КТ7 ТЕПЛОВОЗА 2ТЭ10Л

КОМПРЕССОР КТ7 ТЕПЛОВОЗА 2ТЭ10Л

Сжатый воздух для пневматических систем подает трехцилиндровый двухступенчатый компрессор КТ7 (рис. 158). Компрессор имеет два цилиндра низкого (первой ступени) и один цилиндр высокого (второй ступени) давления.

В каждой клапанной коробке цилиндра расположены всасывающий и нагнетательный клапаны, а также имеется разгрузочное устройство для удержания всасывающего клапана в открытом положении при поступлении сжатого воздуха от регулятора давления ЗРД. При выключении всасывающих клапанов сжатие воздуха прекращается и компрессор переходит на холостой ход.

Воздух засасывается компрессором через два воздушных фильтра 10, установленных на клапанных коробках 9 цилиндров первой ступени, фильтрующими элементами которых являются капроновое волокно и войлочный чехол или проволочная сетка, смоченные в масле.

Для охлаждения воздуха между первой и второй ступенями сжатия установлен холодильник 11 с принудительным воздушным охлаждением с помощью вентилятора 23. На холодильнике имеется предохранительный клапан 21, отрегулированный на давление 4,5 кгс/см2.

Система смазки компрессора комбинированная. От масляного насоса 17 под давлением масло подается к шатунной шейке коленчатого вала 18, пальцам прицепных шатунов и поршневым кольцам. Остальные детали смазываются разбрызгиванием. Для подшипников вентилятора 23 применяется консистентная смазка.

В компрессор через заправочную пробку 3 заливается 10—12 л компрессорного масла (ГОСТ 1861—54) марки 19Т в летний период и марки 12М — в зимний. Уровень масла в картере проверяется маслоуказателем 2. Работа системы контролируется по показаниям манометра 19.

Давление масла должно быть 1,5—6 кгс/см2. Тормозной компрессор имеет следующую характеристику:

Рабочее давление наибольшее..............9 кгс/см2

Частота вращения вала..................850 об/мин

Производительность при 850 об/мин и противодавлении 9 кгс/см2..........не ниже 5,3 м3/мин

Потребляемая мощность при 850 об/мин и противодавлении 9 „кгс/см2 ...............60 л. с.

Направление вращения, если смотреть со стороны привода, против часовой стрелки.

Режим работы компрессора повторно-кратковременный с отношением времени работы под нагрузкой ко времени работы на холостом ходу 1 : 3. Время работы под давлением не должно превышать 15 мин.

Компрессор КТ7 отличается от КТ6 (применяемого на тепловозе ТЭЗ) направлением вращения коленчатого вала, вентилятора и масляного насоса.

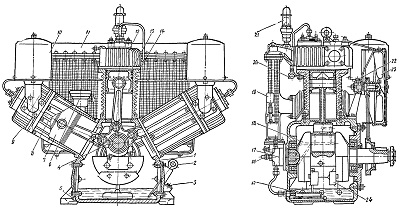

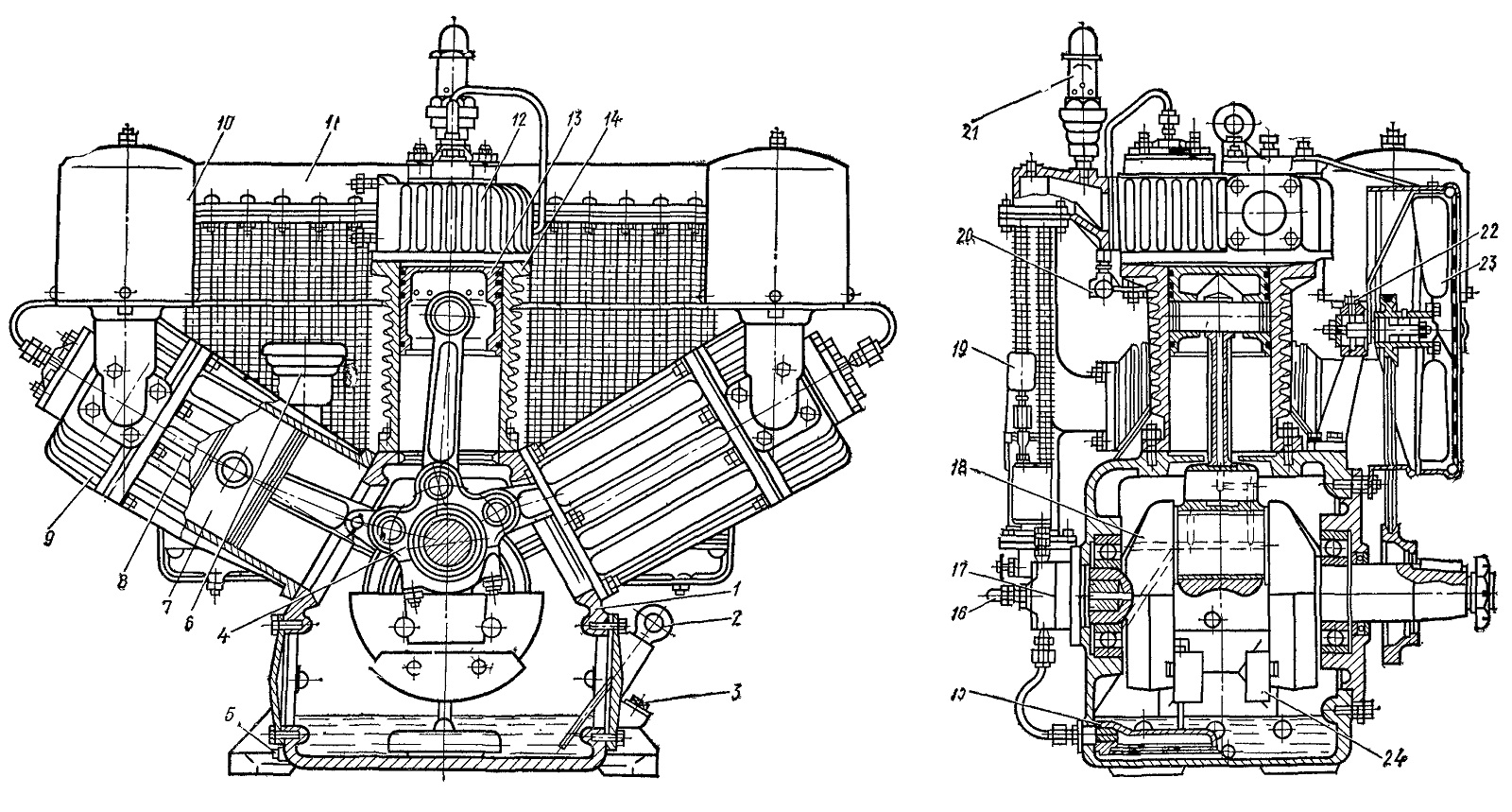

Рис. 158. Компрессор КТ7
1— корпус; 2— маслоуказатель; 3—заправочная пробка; 4 — узел шатунов; 5 - сливная пробка; 6 — сапун; 7 — поршень первой ступени; 8 — цилиндр первой ступени; 9 — клапанная коробка первой ступени, 10— воздушный фильтр; 11 — холодильник; 12 — клапанная коробка второй ступени; 13 — поршень второй ступени; 14 — цилиндр второй ступени; 15 — фильтр масла; 16 — редукционный клапан; 17 — масляный насос; 18 — коленчатый вал; 19 — манометр масла; 20 — патрубок подвода воздуха от регулятора ЗРД; 21 — предохранительный клапан; 22 — натяжной болт; 23— вентилятор; 24 — дополнительный балансир
