СИСТЕМА АВТОМАТИЧЕСКОГО
РЕГУЛИРОВАНИЯ (САР) ТЕМПЕРАТУРЫ ВОДЫ И МАСЛА ДИЗЕЛЯ
10Д100 ТЕПЛОВОЗА 2ТЭ10Л
Регулировка САР
тепловоза 2ТЭ10Л
Регулировка предусматривает:
1. Настройку САР на момент открытия жалюзи.
2. Настройку САР на максимальное число оборотов вала вентилятора.
Для настройки момента открытия жалюзи (например, воды) температуру
воды поднимают до 73 ± 2° С и поддерживают вручную при помощи жалюзи.
Затем регулировочный болт 5 (см. рис. 78) ввертывают до момента
включения микропереключателя. В этом положении болт закрепляют
контргайкой 3.
Аналогично производят регулировку открытия жалюзи масла (температура 73
± 2° С).
Момент закрытия жалюзи не регулируется.
После настройки открытия жалюзи приступают к регулировке числа оборотов
вентилятора. Рекомендуется вначале производить регулировку
терморегулятора воды. Для этого температуру воды поднимают до 78—80° С,
а затем, вращая регулировочный болт 49, выводят рейку гидромуфты в
сторону максимальных оборотов. Когда между рейкой гидромуфты и штоком
сервомотора образуется зазор 0,2—1 мм, регулировку прекращают, а болт
надежно закрепляют контргайкой 48. Регулировочный болт необходимо
вращать плавно, чтобы уловить момент появления зазора. Регулировку
терморегулятора масла выполняют аналогично, предварительно снизив
температуру воды ниже 73° С.
Регулировку можно производить при любой нагрузке дизеля, если оеэ
позволяет поддерживать вышеприведенные регулируемые температуры.

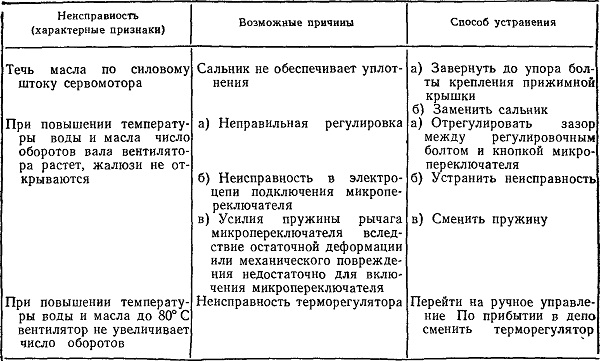

Возможные неисправности в работе регулятора приведены в табл. 5.
Таблица 5
