ТЕРМОРЕГУЛЯТОР СИСТЕМЫ САР ТЕПЛОВОЗА 2ТЭ10Л

СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ (САР) ТЕМПЕРАТУРЫ ВОДЫ И МАСЛА ДИЗЕЛЯ 10Д100 ТЕПЛОВОЗА 2ТЭ10Л

ТЕРМОРЕГУЛЯТОР СИСТЕМЫ САР ТЕПЛОВОЗА 2ТЭ10Л

Чувствительным элементом терморегулятора (рис. 77) является баллон 2, выполненный в виде змеевика из медной трубки (диаметром 6 X 1 мм) и припаянный к латунной пробке припоем Л62. Баллон 2 заполнен церезином марки 80 (ГОСТ 2488—47), представляющим собой смесь твердых углеводородов, получаемых при переработке нефти. Во время заполнения баллона нельзя допускать попадания воздуха. Церезин имеет большой коэффициент объемного расширения. При нагревании от 20 до 80° С его объем увеличивается на 8—10%.

Баллон, заполненный церезином, ввернут в гильзу 7 и уплотнен отожженной медной прокладкой 3. Гильза изготовлена из нержавеющей стали 2X13. На новых тепловозах для удобства изготовления гильза выполняется из двух частей, соединенных между собой резьбой, смазанной эпоксидным клеем. В этом случае левая часть гильзы выполняется из стали 40 (см. выноску узла на рис. 77).

Со стороны канала гильзы церезин уплотнен резиновой пробкой 4. За ней вставлен притертый чугунный поршень 5 и малый шток 6. Так как при нагревании церезина давление в баллоне достигает 50 кгс/см2, то к уплотнению предъявляют высокие требования. Канал гильзы имеет диаметр 8А + 0,016 мм, а шероховатость поверхности должна быть не ниже V12. Для пробки используется резина только средней твердости 4326 по ТУ МХП 1166 — 64. Гильза имеет отверстие а диаметром 1 мм. Течь церезина через это отверстие указывает на неплотность прокладки 3. Гильза с баллоном вставлена в корпус 1 и затянута гайкой 14. Под фланец гильзы поставлена паронитовая прокладка 15. Корпус закрыт заглушкой 17, уплотненной паронитовой прокладкой 18.

По корпусу, омывая баллон 2, протекает регулируемая жидкость. При нагревании церезин, увеличиваясь в объеме, вытесняет резиновую пробку 4 и через детали 5 и 6 перемещает большой шток 9, в который ввернут регулировочный болт 13 с контргайкой 12. При охлаждении шток 9 возвращается в исходное положение под действием пружины 10, прижатой гайкой 11.

В головку штока 9 через паз ввернут кулачок 8, приводящий в действие рычаг включения микропереключателя (см. конструкцию сервомотора).

Ход штока 9 при нагревании церезина от 50 до 80° С составляет 20—22 мм, а усилие, приложенное к нему, не должно превышать 10 кгс.

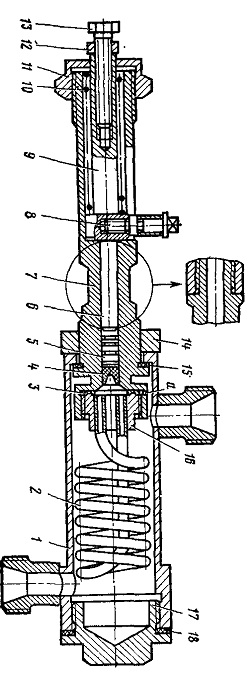

Рис. 77. Терморегулятор
1 — корпус; 2—баллон; 3 — медная прокладка; 4 —резиновая пробка; 5 — чугунный поршень; в — малый шток; 7 — гильза; 8 — кулачок; 9 большой шток; 10 — пружина; 11, 14 — гайки; 12 — контргайка; 13 — регулировочный болт; 15, 18 — паронитовые прокладки; 16 — седло; 17 - заглушка
