IV.3. Воздухоочиститель дизеля тепловоза 2ТЭ116



Для очистки воздуха, поступающего в дизель, в машинном отделении тепловоза на стенках кузова установлены два воздухоочистителя, двухступенчатые, непрерывного действия, характеризующиеся следующими параметрами: эффективность очистки воздуха не менее 98,5 %, аэродинамическое сопротивление 800 Па (80 мм вод. ст.), разрежение перед турбокомпрессором 1400 Па (140 мм вод. ст.), размеры частиц, пропускаемых воздухоочистителями, не превышают 1 мкм (наиболее вредными, ускоряющими износ поршневых колец и внутренних поверхностей втулок цилиндров дизеля, являются частицы размером 5—20 мкм). Воздух очищается в секциях воздухоочистителей, состоящих из набора сеток. Эффект пылеулавливания увеличивается после промасливания кассет в результате возрастания сцепления частиц пыли с проволочками сеток. Набор сеток в кассетах сетчатого типа образуют извилистые каналы, по которым движется очищаемый воздух. Вследствие большой инерционности частиц пыли они летят прямолинейно и, сталкиваясь с промасленными проволочками, смачиваются маслом и поглощаются масляной пленкой, т.е. происходит процесс улавливания пыли. Основной недостаток сетчатых кассет — малая пылеемкость. Увеличение пылеемкости достигается применением гофрированных сеток и укладкой их так, чтобы размеры отверстий сужались в направлении потока очищаемого воздуха, а также периодическим смачиванием кассет первой ступени в масляной ванне корпуса.

Воздухоочиститель (рис. 69) состоит из корпуса 4, сваренного из уголков и обшитого листовым металлом, нижняя часть которого образует масляную ванну. На стороне, обращенной к стенке кузова, имеется проем забора воздуха снаружи. В верхней части предусмотрен съемный лист 10 для демонтажа и монтажа колеса воздухоочистителя.

К этому листу приварены кронштейн с ушком для установки упора 11 и платик для крепления к нему тремя болтами привода 13 колеса. На торцовых стенках установлены жалюзи, открываемые при переходе на забор воздуха из машинного отделения при неблагоприятных метеорологических условиях. Для исключения работы дизеля с закрытыми жалюзи привод их сконструирован так, что при закрытии жалюзи забора воздуха снаружи тепловоза, находящихся в проеме боковой стенки кузова, открываются сблокированные с ними жалюзи забора воздуха из машинного помещения. Для заправки воздухоочистителя маслом на торцовой стенке корпуса предусмотрена заправочная горловина 8, закрываемая колпачком с прокладкой. Уровень масла контролируют по горизонтальным рискам верхнего и ннжнего уровней. В нижней части корпуса установлен кран для слива отстоя и съемный фланец 1 лючка для очистки загрязнений корпуса воздухоочистителя. В корпусе воздухоочистителя размещены две ступени фильтрующих элементов. Первая ступень — это четыре секторообразные кассеты, набранные из проволочных сеток, заключенные в металлические рамки, помещенные в круглом сварном каркасе колеса и закрепленные четырьмя болтами с планками 12. На ободе колеса приварена зубчатая лента, через которую передается усилие на поворот колеса, вращающегося на втулке 15. Для свободного поворота колеса и регулировки положения его внутри корпуса предусмотрены прокладки 16 и болты 19, зашплинтованные проволокой.

Вторая ступень состоит из двух неподвижных сетчатых кассет. Была выпущена большая партия тепловозов, оборудованных неподвижными кассетами с пенополиуретановыми элементами из материала с объемной массой 38—40 кг/м3, обработанного в растворе щелочи. Преимущество кассет с пенополиуретановыми элементами по сравнению с сетчатыми заключается в том, что при запылении пенополиуретана эффективность очистки не уменьшается, а необходимость их промывки вызывается увеличением аэродинамического сопротивления [50—70 Па (5—7 мм вод.ст.) на 100 г попавшей пыли]. Основной недостаток — малый срок службы пенополиуретана. Неподвижные кассеты крепят скобами 21 и прижимают гайками-барашками 20. Для удобства извлечения внутренней неподвижной кассеты на торцовых стенках кассет приварены зацепы.

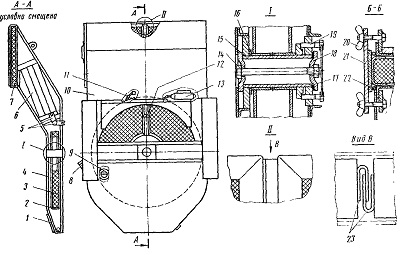

Рис. 69. Воздухоочиститель дизеля:
I — фланец люка; 2 — колесо; 3 — кассета колеса; 4 — корпус; 5 — вилка привода жалюзи; 6 — жалюзи забора воздуха из машинного помещения

 7 — неподвижная кассета; 8—заправочная горловина; 9 — маслоуказательное стекло; 10 — съемный лист; 11 — упор; 12 — планка; 13 — привод колеса; 14, 19 — болты; 15 — втулка; 16 — прокладочная шайба; 17 — прокладка; 18 — фланец; 20 — гайка; 21 — скоба; 22 — уплотнение; 23 — зацеп
