IV.6. Вентиляторы охлаждения тяговых электродвигателей тепловоза 2ТЭ116



Для обеспечения принудительной вентиляции тяговых электродвигателей служат вентиляторы, установленные в машинном отделении кузова.

Вентилятор (рис. 75) охлаждения электродвигателей передней тележки установлен перед шкафом выпрямительной установки. Привод колеса вентилятора производится от электродвигателя 10 переменного тока, установленного и закрепленного четырьмя болтами на опоре 2, которая в свою очередь крепится шестью болтами к листу, приваренному к опоре шкафа выпрямительной установки. Верхний канал 4 верхним фланцем присоединяется к фланцу люка короба-воздухозаборника шестью болтами, а нижний конец заканчивается брезентовым рукавом, приклепанным заклепками. Под головки заклепок со стороны брезента положена планка, обеспечивающая надежность заклепочного соединения. Верхний канал со всасывающим каналом 8 соединяется брезентовым рукавом, который затягивается хомутом 5. При установке каналов между их торцовыми поверхностями зазор не должен превышать 10 мм. Фланец всасывающего канала крепится к корпусу вентилятора 9 вместе с входным патрубком вентилятора восемью болтами М8, причем зазор между торцом вентиляторного колеса и внутренним торцом входного патрубка вентилятора должен быть 3±1 мм. Несоосность входного патрубка и колеса вентилятора контролируется разностью расстояний в четырех диаметрально противоположных точках, замеренных между внутренними диаметрами патрубка и покрывающего диска колеса. Эта разность должна быть не более 1 мм.

Корпус вентилятора крепится к фланцу электродвигателя восемью болтами Ml6. Головки болтов, установленные внутри корпуса, шплинтуются проволокой, а гайки стопорятся шплинтами 4 х 36 мм. Колесо вентилятора своей ступицей, предварительно нагретой до 373— 393 К (100—120° С), насажено на вал электродвигателя со шпонкой и закреплено торцовой шайбой, прижимающей ступицу колеса с по-мощью двух болтов М8, которые стопорятся стопорной планкой. К ступице колеса болтами крепится несущий диск колеса. От самоотвора-чивания эти болты стопорятся попарно планками. Каждая лопатка колеса одним концом прикреплена к несущему диску тремя заклепками, а к покрывающему — двумя.

Для осмотра состояния вентиляторного колеса на плановых видах технического обслуживания на улитке корпуса предусмотрено закрывающееся съемной крышкой отверстие. Крышка прижимается к корпусу двумя скобами, надетыми на болты с гайками-барашками. Под крышку устанавливается резиновая прокладка.

Собранное вентиляторное колесо динамически балансируют и испытывают на разнос. Требования по подбору лопаток колеса перед сборкой такие же, как и для колеса вентилятора охлаждения выпрямительной установки Для удобства монтажа корпуса вентилятора с нагнетательным каналом 1 к выходному патрубку корпуса вентилятора прикреплен брезентовый рукав. Другой конец рукава прикреплен к рамке, выполненной в виде фланца. Рамка соединяется с верхним фланцем нагнетательного канала болтами М10. Между фланцевой поверхностью рамки и верхним фланцем нагнетательного канала устанавливается прокладка из губчатой резиновой пластины с двумя пленками. Прокладку склеивают клеем из нескольких частей с разделкой стыка по косому срезу. Из такого же материала установлена прокладка между нижним фланцем нагнетательного канала и рамой тепловоза.

Для ужесточения установки вентилятора охлаждения тяговых электродвигателей передней тележки всасывающий канал крепится болтами к двум скобам 3, приваренным к корпусу вентилятора в верхней части, а также Поддержкой, которая другим концом прикреплена к бонке, приваренной к стенке тамбура.

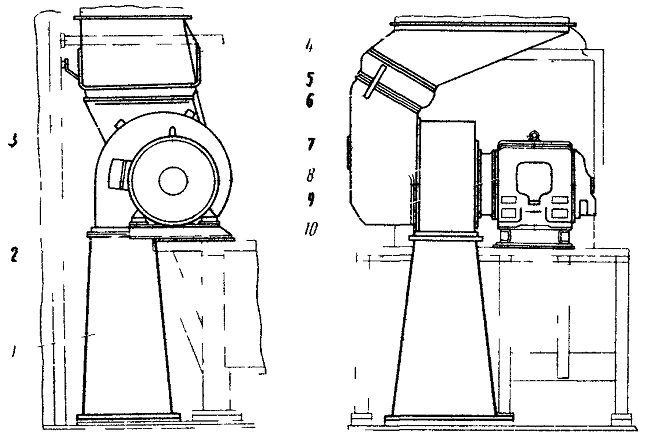

Рис 75 Вентилятор охлаждения тяговых электродвигателей передней тележки
1 — нагнетательный канал, 2 — опора, 3 — скоба, 4 — канал с рукавом, 5 — хомут, 6 — поддержка, 7 — крышка, 8 — всасывающий канал, 9 — вентилятор, 10 — электродвигатель
