КОНТРОЛЬНО-ПРЕДОХРАНИТЕЛЬНАЯ АРМАТУРА ГАЗОБАЛЛОННЫХ АВТОМОБИЛЕЙ
Электромагнитный клапан газового фильтра
автомобилей семейства ЗИЛ и ГАЗ

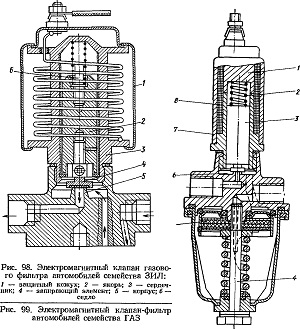

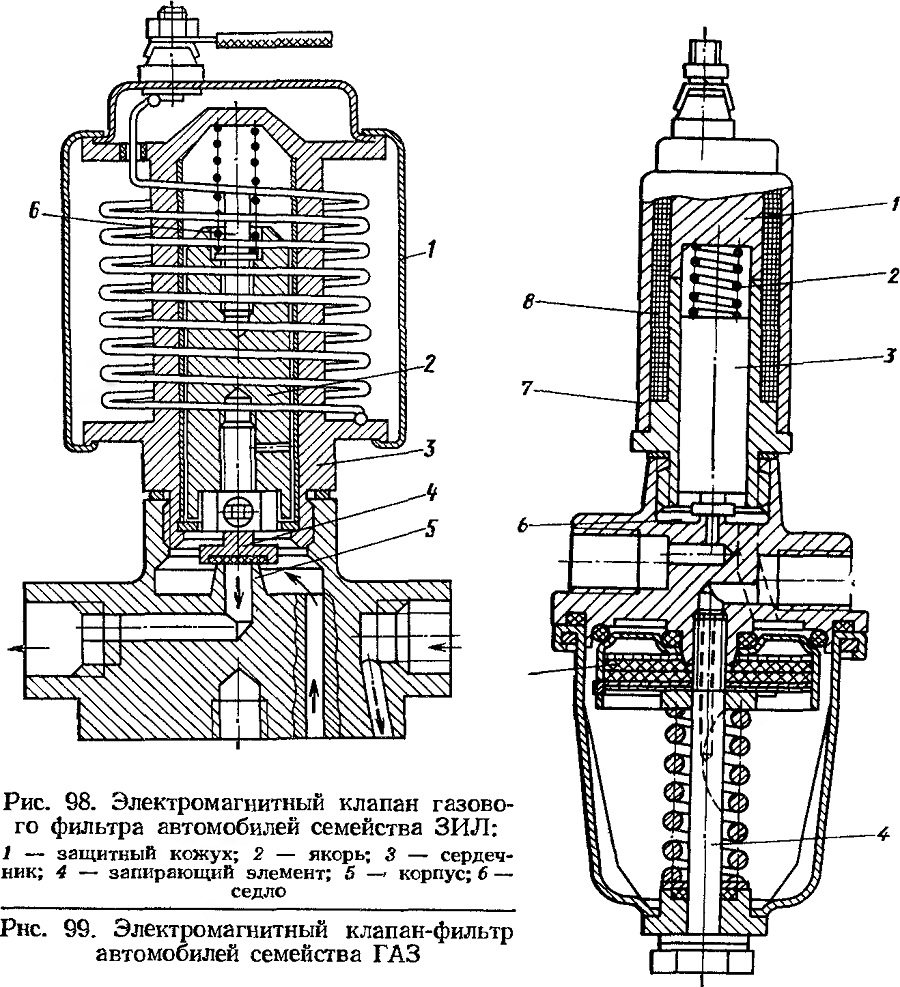

Электромагнитный клапан газового фильтра
автомобилей семейства ЗИЛ показан на рис. 98.
Электромагнитный клапан соленоидного типа с фильтром, устанавливаемый на
автомобилях семейства ГАЗ (рис. 99), имеет сердечник 1, якорь 3 с
запорным элементом и обмотки 8, защищенные обоймой 7.
Газовый фильтр состоит из корпуса с полостью 6, отстойника, в котором
размещены фильтрующие элементы 5.
Электромагнитный клапан с газовым фильтром работает следующим образом.
Газ через входное отверстие, полый специальный болт 4, фильтрующие
элементы 5 и соединительный канал поступает в полость 6. Запорный
элемент под действием пружины 2 электромагнита прижимается к седлу и
закрывает выходное отверстие канала. При включении зажигания (работа на
газе) якорь 3 втягивается в обмотку электромагнита и запорный элемент
открывает отверстие канала для подачи газа в редуктор низкого давления.
При выключении зажигания герметичность клапана обеспечивается прижатием
запорного элемента к седлу при помощи пружины 2 электромагнита, а также
за счет давления газа в полости 6.
