Электрооборудование полуприцепа
МАЗ-5205А
Электрооборудование полуприцепа выполнено по однопроводной схеме
(рис. 81). Для подсоединения к тягачу па полуприцепе имеется
семиконтактная штепсельная розетка.

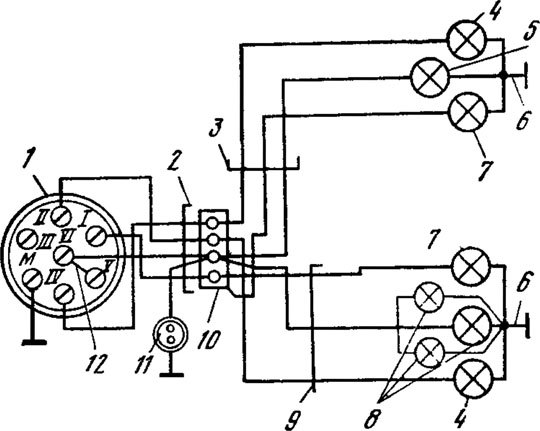

Рис. 81. Схема электрооборудования:
1 — семиконтактная штепсельная розетка; 2 — жгут по лонжерону; 3
— жгут правого фонаря; 4— лампа указателя поворотов; 5 — лампа
габаритного фонаря; 6 — провод шасси; 7 — лампа сигнала
торможения; 8 —лампы габаритного фонаря и освещения номерного
знака; 9 — жгут левого фонаря; 10 — соединительная панель; 11
розетка переносной лампы; 12 — перемычка
|
