Оси и ступицы полуприцепа МАЗ-938, -938Б

Оси и ступицы полуприцепа МАЗ-938, -938Б

Ось 11 (рис. 87) колеса крепится болтами к стойке 12 независимой подвески полуприцепа. В ось запрессован опорный кронштейн 13 рессоры. Суппорт 14 тормоза крепится к оси с помощью болтов.

Ступица 1 колеса установлена на двух конических роликовых подшипниках. Крепление колеса к ступице осуществляется при помощи гаек 6, прижимов 7 и болтов.

Техническое обслуживание оси и ступицы такое же, как и для аналогичных деталей полуприцепа МАЗ-5245.

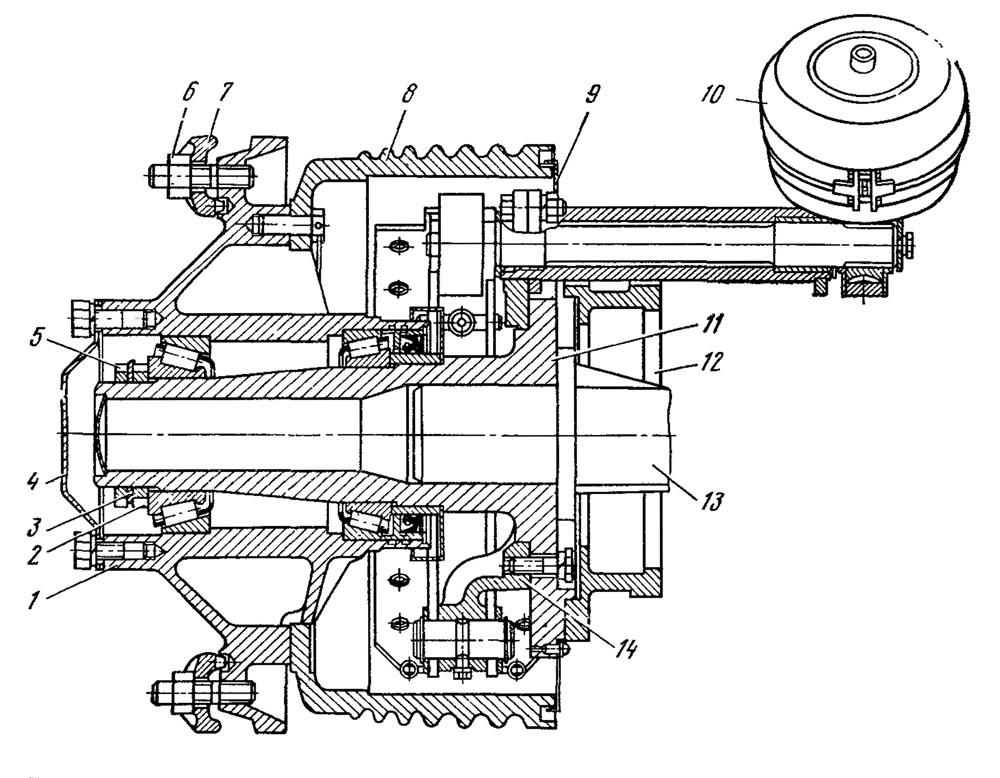

Рис. 87. Ось со ступицей:
1- ступица; 2 — гайка подшипников; 3 — замковая шайба; 4 — крышка ступицы; 5 — контргайка подшипников; 6 — гайка крепления колеса; 7 — прижим; 8—тормозной барабан; 9» тормозной щит; 10 - тормозная камера; 11 — ось колеса; 12 —- стойка подвески; i3 — опорный кронштейн подвески; 13—суппорт
