Тормозная система прицепа МАЗ
МАЗ-5206, -5330
Стояночный тормоз прицепа МАЗ МАЗ-5206,
-5330

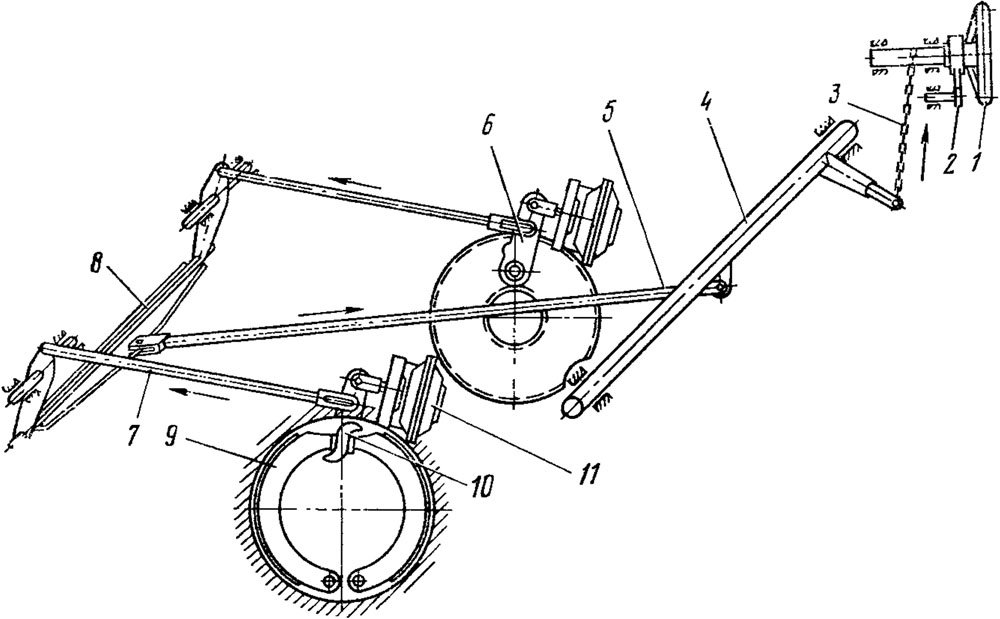

Стояночный тормоз (рис. 54) обеспечивает
затормаживание прицепа с полной нагрузкой в- отцепленном от
тягача состоянии на сухой дороге с твердым покрытием на уклоне
до 20 %.
Штурвал 1 привода тормоза расположен в задней части рамы
прицепа. Ручной механический привод стояночного тормоза
действует только на колодки тормоза задней оси. Для
затормаживания прицепа необходимо вращать штурвал привода
тормоза по часовой стрелке, наматывая цепь 3 на вал.
При этом с помощью рычагов и тяг поворачиваются регулировочные
рычаги 6 задних тормозов и разжимные кулаки и происходит
торможение, Данное положение должно быть зафиксировано собачкой
2 храповика.
Для растормаживания стояночного тормоза необходимо несколько
повернуть штурвал привода тормоза по часовой стрелке, освободить
собачку храповика и, вращая штурвал в обратную сторону,
полностью размотать цепь. Для облегчения затормаживания
стояночным тормозом рекомендуется
предварительно затормозить прицеп с помощью пневматической
системы (от тягача или от крана ручного оттормаживания).
|
