Поворотная тележка и установочные домкраты прицепа МАЗ МАЗ-5206, -5330

Рама поворотного устройства, поворотное устройство, соединение дышла с тележкой такие же, как на прицепе MA3-5243.

Дышло прицепа треугольной формы, сварное из труб. Сцепная петля кованая, вваривается в балки дышла. С противоположной стороны в балки вварены звенья с втулками. Для поддержания дышла прицепа МАЗ-5206 в горизонтальном положении между рамой тележки и дышлом установлена растяжка. Перед троганием автопоезда с места растяжка должна быть отсоединена от дышла и закреплена к кронштейну под рамой тележки.

Дышло прицепа MA3-5330 в горизонтальном положении удерживается подпружиненным ограничителем хода дышла (рис. 49), установленным в кронштейнах под рамой тележки. Ограничитель хода дышла состоит из ограничителя 1, устанавливаемого в направляющие втулки 2, между которыми сжимается пружина 3. При установке ограничителя предварительное сжатие пружины на 3—5 мм осуществляется затяжкой гайки 4, положение которой фиксируется шплинтом.

К поперечине дышла приваривается упор, взаимодействующий с ограничителем хода дышла. Под собственным весом дышла

пружина 3 не сжимается, обеспечивая горизонтальное его положение. Ход дышла вниз и сжатие пружины ограничителем происходят от усилия, передающегося через буксирный прибор тягового автомобиля при движении по неровностям дороги.

Установочные домкраты такие же, как опорные устройства полуприцепа МАЗ-5245, отличие заключается в установке опорных площадок вместо опорных катков.

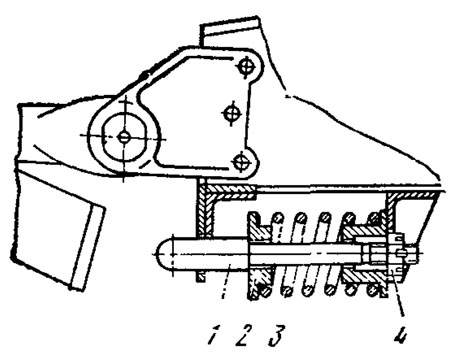

Рис. 49. Ограничитель хода дышла
