ВЕНТИЛЯТОР КАБИНЫ (электродвигатель МЭ-219)

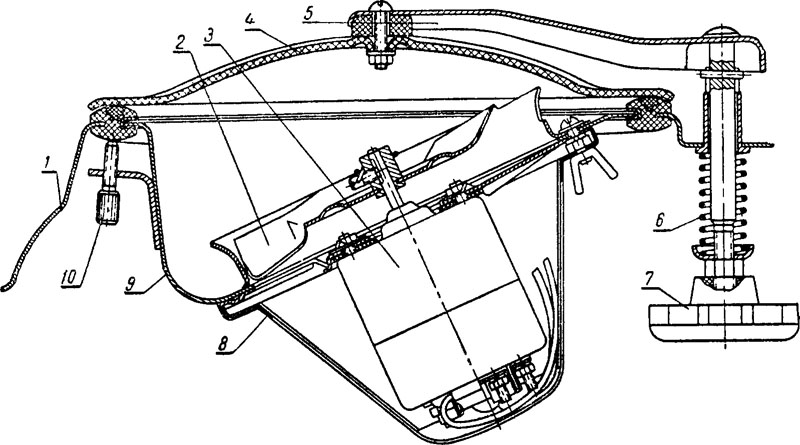

Вентилятор представляет собой электродвигатель 3 (рис. 118) марки МЭ-219 с насаженной на вал якоря четырехлопастной крыльчаткой 2.

Электродвигатель МЭ-219 постоянного тока, последовательного возбуждения, мощностью 25 ег; направление вращения вала якоря правое, скорость вращения 3000± ±250 об/мин.

Вентилятор установлен на передней части крыши кабины в опоре. Направление струи воздуха регулируют, поворачивая корпус 9 вентилятора. Отверстие в крыше кабины, через которое забирается воздух, закрыто сверхху штампованной крышкой 4. Эта крышка находится под давлением кронштейна 5 с пружиной 6. Его повертывают за ручку 7 из кабины.

Для нормальной работы вентилятора необходимо следить за надежностью его присоединения к электрической цепи и массе трактора, периодически удалять графитовую пыль с коллектора и зачищать его поверхность.
