ФАРЫ ФГ 304
Фара ФГ 304 — дает широкий световой пучок, равномерно освещающий
большую площадь без ярких световых пятен в центре.
Фара состоит из оптического элемента ФГ 300—210, стального
штампованного корпуса 3 (рис. 116) и ободка 2.
Основным узлом, определяющим светотехнические параметры фары,
является оптический элемент, состоящий из электрической лампы 5,
отражателя 4, контактного устройства 7 и рассеивателя 1.
Источником света является электрическая лампа накаливания типа
А54, закрепленная на оптической оси прибора.
Отражатель 4 собирает рассеянный световой поток лампы и отражает
световые лучи в виде концентрированного пучка.
В центре отражателя имеется отверстие, к отбуртовкам которого
прикреплена оцинкованная втулка 6. С тыльной стороны отражателя
во втулку вставлена лампа накаливания, уплотняющая отверстие
втулки диском, приваренным к патрону лампы.

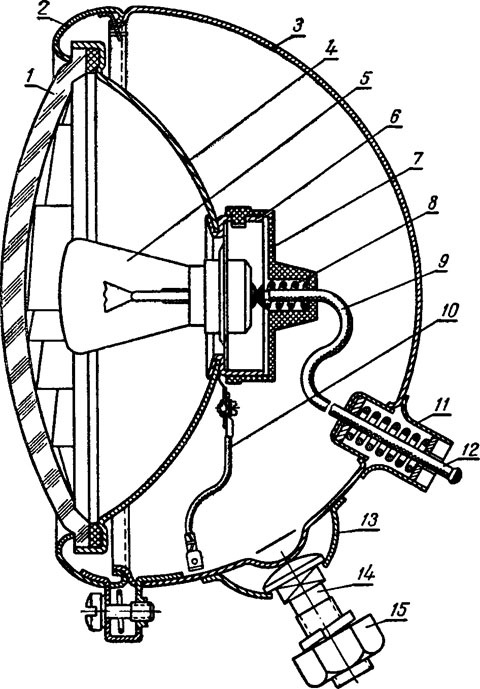

Рис. 116. Фара:
1 — рассеиватель; 2 — ободок; 3 — корпус; 4 — отражатель; 5 —
электролампа; 6 — центральная втулка; 7 — контактное устройство;
8—пружинный контакт электролампы; 9 — соединительный провод; 10
— провод массы; И — патрон вводного контакта; 12 — пружинный
вводный контакт; 13—сферическая опора; 14 — поворотный болт; 15
— гайка.
Для правильного расположения светящейся нити лампы в фокусе
отражателя при сборке необходимо высечку на диске лампы
расположить против продольной выдавки во втулке.
Сверху на втулку установлен карболито-вый корпус контактного
устройства 7. В углублении корпуса смонтирован пружинный
контакт, подключающий лампу накаливания к соединительному
проводу электрической цепи.
Клемма массового провода соединена с патроном лампы винтом и
гайкой. В выштам-повку на крайней кромке отражателя заваль-цован
вместе с резиновым уплотнительным кольцом стеклянный
рассеиватель 1. Он преломляет и рассеивает прямые и отраженные
световые лучи, превращая их в растянутый в горизонтальной
плоскости пучок. Вместе с тем рассеиватель защищает отражатель
от атмосферных осадков и пыли. Изготовляют его из
бесцветного стекла методом прессования.
На наружной поверхности рассеивателя имеется метка «верх»,
служащая для правильной установки рассеивателя.
Оптический элемент при помощи ободка 2 крепят в штампованном
металлическом корпусе 3 фары. Корпус защищает оптический элемент
от повреждений и имеет устройство для установки фары на трактор.
К задней стенке корпуса, ниже его центра, приварен патрон 11, в
котором смонтирован вводный пружинный контакт для включения
наружного конца соединительного провода фары в электрическую
цепь.
В нижней части к корпусу приклепана сферическая опора 13 с
крепежным поворотным болтом. На наружный, выступающий из опоры
резьбовой конец поворотного болта навернута гайка с пружинной
контрящей шайбой.
Сферической опорой фару устанавливают в лунке кронштейна
трактора и закрепляют гайкой крепежного болта. Пучок света
направляют под нужным углом, поворачивая фару в сферической
лунке кронштейна.
На тракторе ДТ-75 кронштейны передних фар устанавливают на
боковые стойки радиатора, а кронштейны задних фар — в задние
верхние углы боковых стенок кабины.
Во время эксплуатации трактора проверяют состояние фар и
зачищают контакты, заменяют вышедшие из строя лампы. Следует
иметь в виду, что оптический элемент вынимают из корпуса в
сборе, а лампу вставляют с тыльной стороны отражателя. Надо
тщательно оберегать снятый отражатель от повреждений и
загрязнения. Нельзя протирать внутреннюю поверхность отражателя
для удаления пыли, так как это приведет к задирам зеркальной
поверхности. В этом случае отражатель промывают чистой теплой
водой. Промывку осуществляют круговыми движениями, слегка
касаясь зеркальной поверхности чистой белой салфеткой. После
промывки отражатель просушивают, положив его зеркальной
поверхностью вниз.
Техническая характеристика фары ФГ 304
Номинальное напряжение, в 12
Лампа накаливания А54:
номинальное напряжение, в .... 12
номинальная сила света, ст ... . 32
тип цоколя лампы........2Ф-Д42-1
Диаметр светового отверстия фары, мм 135
Максимальная сила света оптического элемента не менее,
ст..................1600
Вес фары, кг........................0,8
Кроме основных фар, на тракторе можно
использовать четыре выносные, устанавливаемые на прицепных
машинах. Вилки выносных фар включают в штепсельную розетку на
задней стенке кабины. При работе трактора с прицепными орудиями,
оборудованными выносными лампами, запрещается включать
одновременно более шести фар, так как это приведет к быстрой
разрядке аккумуляторной батареи. По этой же причине, в случае
одновременного включения шести фар, нельзя создавать какую-либо
дополнительную нагрузку электрической сети, а вентилятор кабины
не должен работать более 50% общего времени работы трактора.
Выносную лампу при обслуживании трактора в ночное время включают
в розетку, расположенную на заднем листе капота, с левой стороны
двигателя.
|
