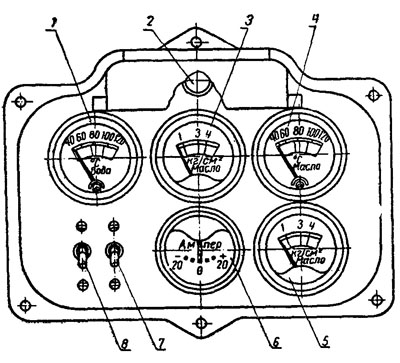

В ночное время приборы освещаются
электролампой 2, смонтированной на щитке под защитным козырьком.
Амперметр АП-200 является прибором электромагнитного
типа, предназначенным для определения величины тока в цепи. В
схеме электрооборудования трактора ДТ-75 амперметр
последовательно включен в цепь между аккумуляторной батареей и
реле-регулятором. Им контролируют режим заряда аккумуляторной
батареи, работу реле обратного тока и ограничителя тока. Кроме
того, с помощью амперметра находят некоторые неисправности
электрической цепи (короткое замыкание, обрыв цепи).
Шкала амперметра равномерная, с двусторонней оцифровкой, имеет
деление 0 посередине и знаки плюс и минус.
Обнаруженные неисправности амперметра должны устраняться в
электромастерской квалифицированным электриком.
Техническая характеристика амперметра
АП-200
Предел измерения, а..................—20
Цена деления, а....................10
Отметки шкалы, а.........20—0—20
Поминальный посадочный диаметр, мм . . 55
Вес, кг............................0,14
Манометры МД-218, МД-219 и МД-221
имеют одинаковую конструкцию мембранного типа. Основным рабочим
элементом манометра служит мембрана, припаянная внутри жесткого
штампованного корпуса. Полость, образованная корпусом и
мембраной, при помощи соединительного трубопровода заполняется
жидкостью из контролируемой полости. Повышение давления жидкости
в системе вызывает деформацию мембраны, которая, воздействуя на
передаточный механизм, заставляет поворачиваться указательную
стрелку прибора.
Шкала у каждого манометра зонная (рис. 119) с пределами
измерения 0—6 кГ/см2 у манометра МД-219 и 0—1,5 кГ/см2 у МД-218
и МД-221.
Фон шкалы манометра черный, а цифры, знаки, штрихи делений и
надписи белые. У МД-219 зоны давления 0—1 и 4—6 красного цвета,
зона 1—4 зеленого. У МД-218 красного цвета зоны 0—0,4 и 1,2—1,5,
зона 0,4—1,2 зеленого. Манометр МД-221 имеет симметричную шкалу.
Левая половина этого прибора, составляющая зону 0—1,5, зеленая,
правая половина шкалы красная.
Электрический термометр воды состоит из указателя УК-133 и
полупроводникового датчика ТМ-100. Указатель по своему
устройству является вольтметром, реагирующим на изменения
напряжения в цепи, которые передаются в него от датчика. Датчик
ТМ-100 ввернут в водяной патрубок двигателя.
Шкала указателя УК-133 имеет три зоны с пределом
измерений до 120° С. Левая зона, под которой стоит цифра 40,
белого цвета, средняя зона с цифрой 80 зеленого цвета и правая
зона красного цвета.
Сигнализатор TM-103 максимальной температуры масла
ввернут в резьбовой штуцер масляного фильтра двигателя. Внутри
сигнализатор имеет биметаллическую пластину, которая
деформируется — изгибается в зависимости от уровня температуры
окружающей среды. При достижении максимальной температуры масла
98—104° С биметаллическая пластина, изгибаясь, замыкает контакт,
включая в сеть сигнальную лампочку ПД-20Е, установленную на
щитке приборов.
|
