СИСТЕМА ПИТАНИЯ ДИЗЕЛЯ ТОПЛИВОМ ТРАКТОРА Т-130М

Топливная система состоит из топливного бака 3 (рис. 26), топливного фильтра 12 грубой очистки, топливоподкачивающего насоса 10 шестеренчатого типа, топливного фильтра 9 тонкой очистки, топливного насоса 11у всережимного центробежного регулятора, форсунок 6, топливопровода 5 высокого давления,
механизма управления подачей топлива (акселератор), манометра 7 топлива. Топливный насос, всережимный регулятор, топливоподкачивающий насос, фильтр тонкой очистки топлива и счетчик моточасов смонтированы в один узел.

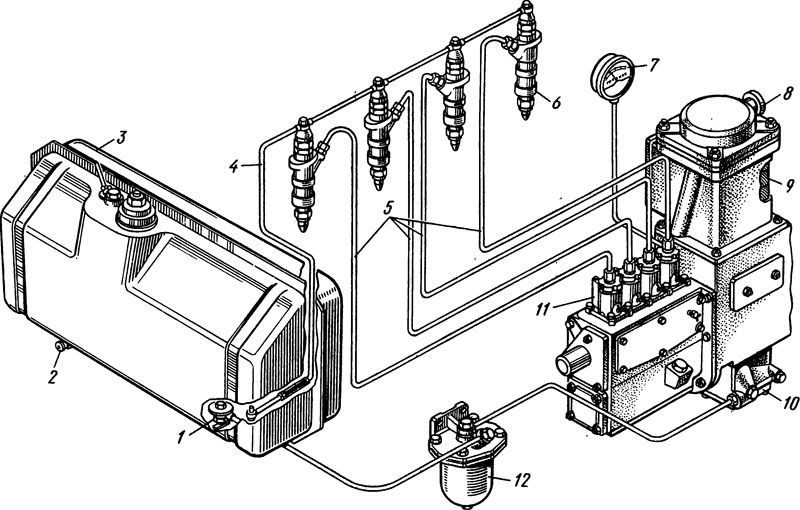

Рис. 26. Система питания двигателя топливом:
1—проходной кран топливного бака, 2—спускной кран, 3—топливный бак, 4—сливная трубка форсунок, 5—топливопровод высокого давления, 6—форсунка, 7—манометр, 8—продувочный вентиль, 9—фильтр тонкой очистки топлива, 10—топливоподкачивающий насос, 11—топливный насос, 12—фильтр грубой очистки топлива.
