4.1.11. Ручной дублирующий пусковой механизм запуска пускового двигателя П-350 дизеля СМД-62 трактора Т-150К

Для запуска пускового двигателя, кроме электростартера, предусмотрен ручной дублирующий пусковой механизм (рис. 50).

Пуск двигателя дублирующим механизмом производится следующим образом. Необходимо плавно потянуть за рукоятку 17 и тем самым ввести шестерню 2 в зацепление с промежуточной шестерней 2 (рис. 43), находящейся в постоянном зацеплении с маховиком 1. После этого рывком размотать трос, сообщая маховику пускового двигателя вращательное движение. Возвратная пружина 8 (рис. 50) смотает трос и вернет рукоятку в начальное положение. С поворотом валика 1 штифт 14 вернет шестерню 2 в исходное положение.

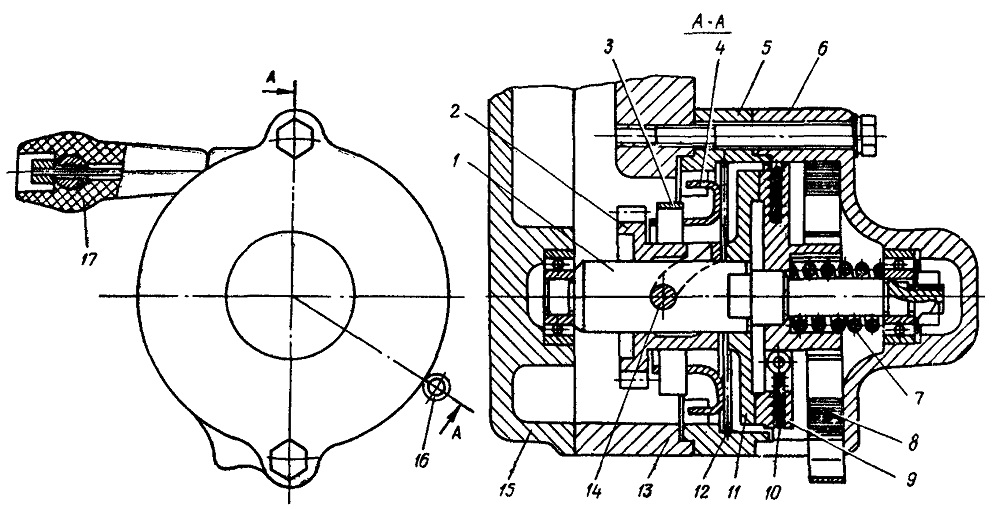

Рис. 50. Ручной дублирующий пусковой механизм:
1—валик; 2—шестерня; 3 —пружина тормозная: 4 — корпус тормозной пружины; 5 — корпус; 6 — крышка; 7 — пружина цилиндрическая:
8—пружина возвратная; 9—барабан; 10—трос; 11 — диск; 12 — кольцо стопорное; 13—картер маховика; 14 — штифт; 15 — крышка картера
маховика; 16 — заделка пружины; 17 — рукоятка.
