4.1.8. Система охлаждения дизеля СМД-62 трактора Т-150К

Водяной насос и вентилятор дизеля СМД-62 трактора Т-150К

Для принудительной циркуляции охлаждающей жидкости в системе охлаждения на переднем корпусе дизеля установлен водяной насос. который объединен с вентилятором общим приводом. Подшипники водяного насоса смазываются дизельным маслом, поступающим из главной магистрали. Две резиновых манжеты 6 (рис. 39) и 23 предохраняют от просачивания смазки наружу.

На заднем конце валика установлена крыльчатка 14, в которой помещено специальное уплотнение торцевого типа, состоящее из гоафито-металлической шайбы 19, резиновой манжеты 20. опорных шайб и пружины 18. Это уплотнение отделяет водяную полость насоса от полости подшипников. Наличие пружины обеспечивает надежную работу уплотнения при частичном износе шайбы 19, запрессованной в корпусе насоса.

Для контроля за работой уплотнения в корпусе
нacoca выполнено отверстие 21. Появление течи воды из отверстия свидетельствует об износе уплотнительных деталей.

На дизеле с января 1975 г. привод вентилятора осуществляется двумя ремнями вместо одного. В связи с этим изменена конструкция шкивов на коленчатом валу, водяном насосе и натяжном ролике.

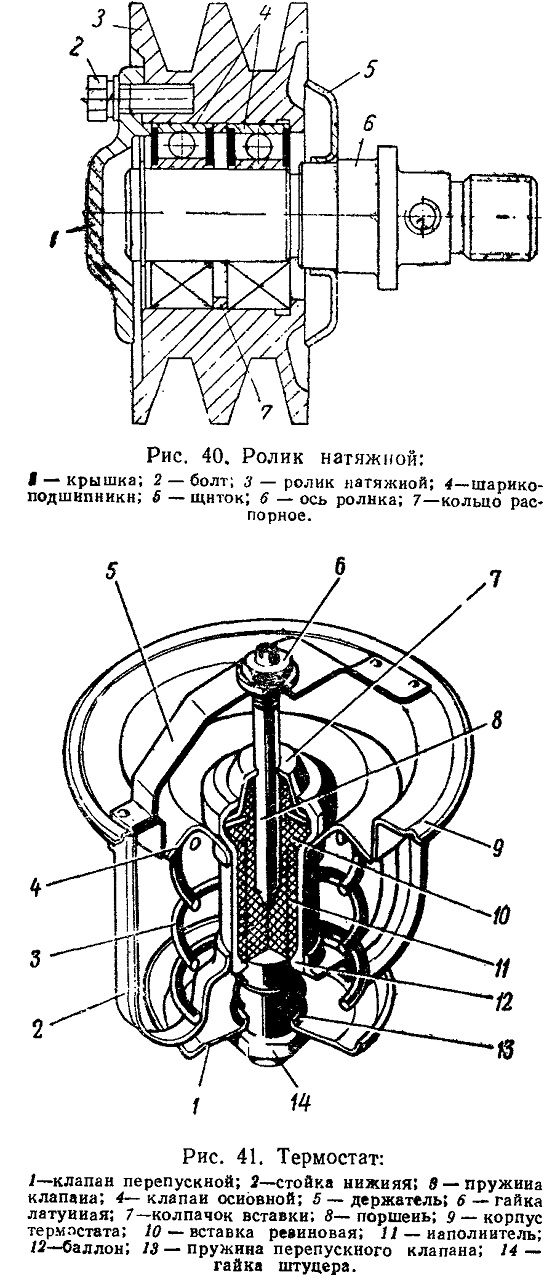

Натяжение ремней регулируют натяжным роликом 3 (рис. 40). Подшипники натяжного ролика имеют постоянную консистентную смазку, поэтому периодической смазки не требуют.

Термостаты размещены в общем алюминиевом корпусе, закрепленном на водяном насосе с помощью специальной стойки, служащей одновременно для перепуска воды к водяному насосу, когда клапаны термостатов закрыты.

Термостат ТС-107 (рис. 41) представляет собой неразъемную конструкцию, состоящую из латунного корпуса 9, стойки 2 и держителя 5, скрепленных между собой четырьмя усиками, выполненными на стойке 2, пропущенными через пазы в корпусе и держателе, отогнутыми и припаянными к держателю при сборке термостата.

В корпусе термостата размещены два клапана (сливной 4 и перепускной 1) и баллон 12, внутри которого установлен поршень 8, и резиновая вставка 10. Пространство между резиновой вставкой и баллоном заполнено специальным наполнителем 11, представляющим собой смесь церезина с алюминиевым порошком.

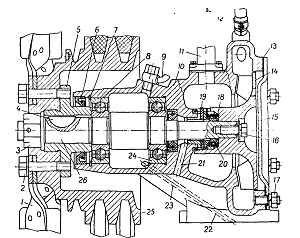

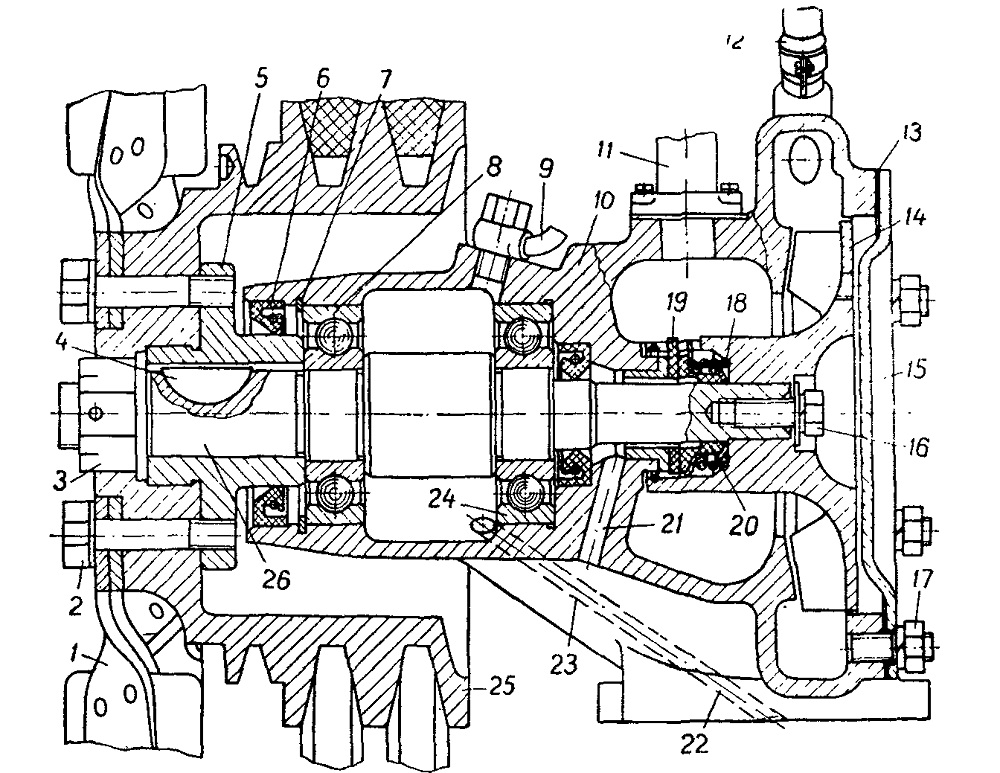

Рис. 39. Насос водяной:
1—вентилятор; 2—болт; 3—гайка; 4—шпонка; 5—ступица; §, 23 — манжета рези» новые; 7—кольцо стопорное о, г-i—шарикоподшипники; трубка подвода масла
10—корпус водяного насоса; 11— трубка подвода воды к термостатам; 12 — трубка отвода воздуха; 13 — прокладка; 14 — крыльчатка; 15—крышка; 16 —болт крепления крыльчатки; 17 — болты крепление крышки к корпусу; 18 — пружина; 19 — шайба уплотняющая; 20 — манжета резиновая; 21 — отверстие для слива воды; 22—маслоотводящий канал; 25— шкив; 26 — валик водяного насоса.
