4.2. МЕХАНИЗМ УПРАВЛЕНИЯ ДИЗЕЛЕМ СМД-62 ТРАКТОРА Т-150К








Управление дизелем — дистанционное, с места тракториста. Оно включает в себя привод пусковыми агрегатами, ручное и ножное управление топливным насосом, приводы к воздушной заслонке карбюратора, к кранику бензоотстойника.

Для управления топливным насосом на правой боковой стенке кабины установлен ручной рычаг 8 (рис. 51), а на полу кабины — педаль 15, сблокированные между собой. При установке рычага 8 в определенном положении можно пользоваться ножной педалью только в сторону увеличения подачи топлива. На транспортных работах, а также при езде по пересеченной местности, когда требуется частое изменение скоростного режима дизеля, пользуйтесь педалью.

Слева от рулевой колонки на передней стенке кабины прикреплен рычаг

6 привода пусковыми агрегатами. На передней стенке и панели кабины установлены рукоятка 5 управления краником бензоотстойника и цепочка 7 управления воздушной заслонкой карбюратора.

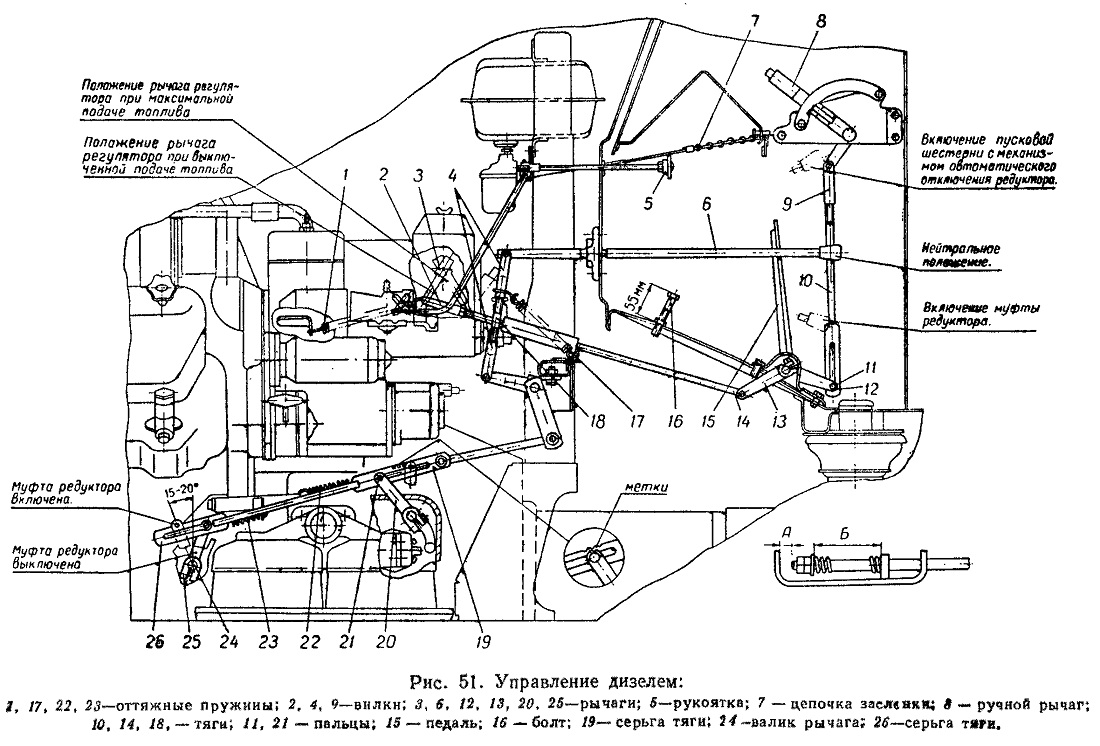

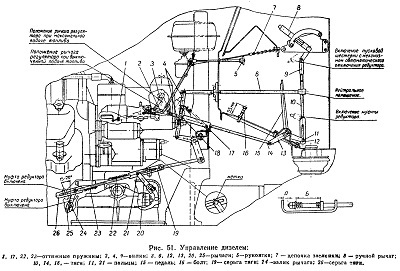

Рис. 51. Управление дизелем
