СЦЕПЛЕНИЕ ТРАКТОРОВ Т-150 И Т-150К

Сцепление трактора Т-150К постоянно замкнутого типа двухдисковое, сухого трения, с демпферами колебаний крутящего момента двигателя.

Корпус сцепления. К основным дефектам относятся трещины, изломы и износ сопряженных поверхностей. Износ отверстия стакана выжимного подшипника допускается до диаметра 160,14 мм, а диаметр отверстий под установочные штифты должен быть не больше 14,13 мм. Диаметры втулок под валик выключения и ось рычага не должны превышать соответственно 32,25 и 18,07 мм.

Вал сцепления. К основным дефектам относятся износ шлицов и поверхностей под подшипник, сальник, тормозок и первичный вал коробки передач. Износ шлицов под ведомые диски и первичный вал коробки передач допускается до толщины соответственно 5,2 и 4,09 мм. Величина износа шеек под подшипник, сальник и тормозок допускается до диаметров соответственно 44,95, 49,7, 108,77 мм.

Изношенные шлицы под ведомые диски наплавляют в среде углекислого газа проволокой 1,2 Нп-ЗОХГСА. После наплавки вал нормализуют и обтачивают на токарном станке. Фрезеруют шлицы и закаливают их при помощи токов высокой частоты, затем вал шлифуют до номинального размера. При износе шлицов под первичный вал коробки передач вал сцепления обычно выбраковывают.

Поверхности под сальник и подшипник восстанавливают наплавкой в среде углекислого газа с последующей механической обработкой.

Диски сцепления. Износ рабочих поверхностей нажимного и промежуточного дисков допускается до трехкольцевых канавок глубиной 0,1 мм. Рабочие поверхности их, если необходимо, исправляют шлифованием или расточкой с последующей тщательной зачисткой мелким наждачным полотном. При этом допускается уменьшение толщины нажимного диска до 24,5 мм, а промежуточного — до 24,0 мм. Величина износа шлицов по ширине и коробления дисков допускается соответственно до 5,2 и 0,3 мм.

Ремонт ведомых дисков сцепления сводится главным образом к замене изношенных или поврежденных фрикционных накладок 4 (рис. 37). Износ накладок допускается до толщины диска 10 мм. Номинальная толщина — 12,5 ± 0,37 мм. Если необходимо, заме-
няют обе накладки вместе, так как небольшая разница в толщине может нарушить нормальную работу сцепления. Накладки к дискам приклепывают при помощи пневматического пресса модели 127 (рис. 38).

Величина утопания головок заклепок по отношению к рабочей поверхности новых фрикционных накладок должна быть не менее 1,55 мм. Накладки при замене должны плотно прилегать по диску, допускаются местные неплотности между диском и накладками после склепывания до 0,1 мм, а на расстоянии до 20 мм от разрезов диска —не более 0,2 мм. Торцевое биение поверхностей приклепанных накладок относительно оси шлицевой ступицы диска не должно превышать 0,9 мм на радиусе 195 мм. Разница в толщине диска, собранного с накладками, допускается до 0,3 мм.

Усилие сжатия пружии 3 (см. рис. 37) регулируют гайками 10. Диск 5 может проворачиваться относительно ступицы 9 под действием момента

10...35 Н -м (1,0...3,5 кгс -м). Этот момент гасит колебания крутящего момента двигателя.

Рис. 37. Ведомый диск сцепления:
1 — упорный штифт; 2 — стяжной болт; 3 — тарельчатая пружина; 4 — накладка; 5 — диск-накладок; 6 — защитный кожух; 7 — диск демпфера; 8 — фрикционное кольцо; 9 — ступица; 10 - гайка; 11 — опорная пластина; 12 — демпферная пружина; а зазор между упорным штифтом и подковообразным вырезом во фланце ступицы.

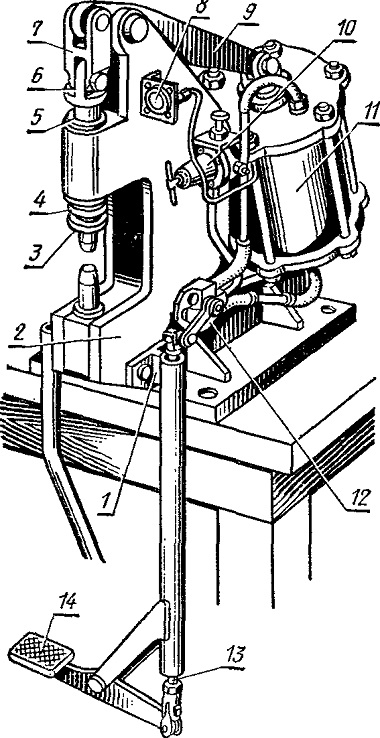

Рис. 38. Пневматический пресс для приклепывания фрикционных накладок:
1 — кронштейн; 2 — корпус; 3 — резьбовая втулка; 4 — контргайка; 5 — втулка; 6 — шток; 7 — вилка; 8 — манометр; 9 — коромысло; 10 — воздушный редуктор; 11 — пневматический цилиндр;
12 —кран управления; 13 — тяга; 14 - педаль.
