СЦЕПЛЕНИЕ ТРАКТОРОВ Т-150 И Т-150К





Отжимные рычаги сцепления тракторов Т-150 и Т-150К





Отжимные рычаги проверяют по состоянию поверхности кулачка, износ которой допускается до 2 мм. Допускается наварка и обработка изношенных поверхностей кулачков. Твердость рабочей поверхности восстановленного кулачка должна быть не менее HRC 50 на глубине не менее 2 мм.



Кольцо отжимных рычагов сцепления тракторов Т-150 и Т-150К



 Рабочие поверхности кольца отжимных рычагов при изнашивании восстанавливают шлифованием до толщины 11,0 мм.


Пружины сцепления

 В свободном состоянии их высота должна быть в пределах 88_, мм, а при сжатии усилием 524 ± 60 Н (52,4 ± ± 6,0 кгс) — 54 мм. Допустимое усилие должно быть не менее 450 Н (45 кгс).




Корпус муфты выключения



 В корпусе муфты выключения, если необходимо, обрабатывают цапфы под номинальный или ремонтный размер. Отремонтированные цапфы закаливают токами высокой частоты на глубину 1,5...3,0 мм до твердости HRC 40...50.



Упор муфты выключения



 Рабочую поверхность упора муфты выключения при наличии рисок шлифуют. Уменьшение толщины бурта его при этом допускается до 16 мм.


Стакан выжимного подшипника



 Износ наружной поверхности стакана выжимного подшипника под корпус муфты выключения допускается до диаметра 79,66 мм. Основные сопряжения деталей сцепления приведены в таблице 30.

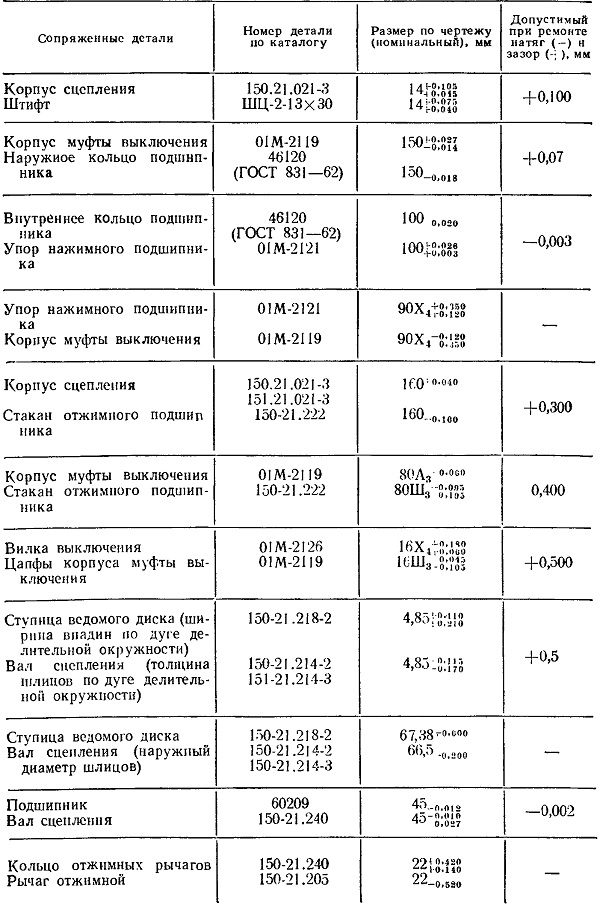

Таблица 30. Основные сопряжения деталей сцепления
