МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ
ДВИГАТЕЛЯ ТРАКТОРОВ Т-150 И Т-150К
Регулировка зазоров в клапанах двигателя тракторов
Т-150 и Т-150К
Зазор между бойком коромысла и торцом клапана
устанавливается но щупу. Величина зазора на непрогретом двигателе для
всех клапанов находится в пределах 0,48...0,50 мм. Зазор регулируют
одновременно в двух противоположных цилиндрах 1...4; 2...5; 3...6.
Устанавливают поршень цилиндра в ВМТ на ходе сжатия. Вращая коленчатый
вал при снятых колпаках головок цилиндров, наблюдают за движением
клапанов первого цилиндра. После того как выпускной клапан, а затем
впускной откроются, нажимают на указатель ВМТ, который находится с
правой стороны на картере маховика. Коленчатый вал продолжают вращать до
тех пор, пока стержень указателя не попадет в лунку на маховике.
Устанавливают стрелку под болт на картере маховика (при снятом лючке) и
совмещают ее конец с риской на маховике, обозначенной «ВМТ». Продолжают
проворачивать коленчатый вал по часовой стрелке примерно на 45° до
совмещения стрелки с риской на маховике, обозначенной цифрами «1» и «4»
(рис. 26).
При помощи щупа проверяют зазор между бойками коромысел н торцом
клапанов первого и четвертого цилиндров. Ослабляют затяжку контргайки
ключом и отверткой устанавливают регулировочный винт в положение
необходимой величины зазора, при этом щуп должен плотно входить в зазор.
Затянув контргайки, проверяют плавность вращения штанги и щупом
проверяют величину зазора. Проворачивают коленчатый вал на 240’ в том же
направлении до совмещения конца стрелки с риской на маховике, отмеченной
цифрами «2» и «5», и регулируют зазоры в клапанах второго и пятого
цилиндров. Провернув коленчатый вал на 240 до совмещения стрелки с
риской на маховике, обозначенной цифрами «3» и «6», регулируют зазоры в
клапанах третьего и шестого цилиндров.
Отрегулировав зазоры в клапанах, устанавливают на
место колпаки. Во избежание появления течи из-под колпака проверяют,
правильно ли установлена резиновая прокладка.

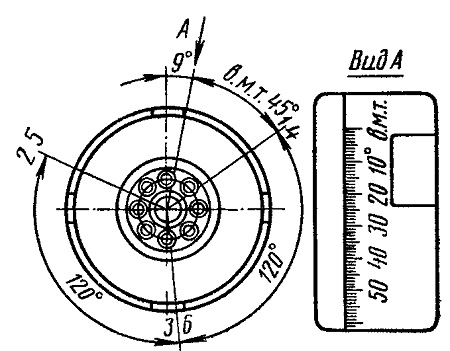

Рис. 26. Расположение меток на маховике.
