Поршни двигателя тракторов Т-150 и Т-150К

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ ДВИГАТЕЛЯ ТРАКТОРОВ Т-150 И Т-150К

Поршни двигателя тракторов Т-150 и Т-150К

Поршни комплектуют по массе, размеру юбки и отверстия под поршневой палец. Разница в массе поршней одного комплекта не должна превышать 7 г. Значение массы поршня и его маркировка по размеру юбки выбиты на днище. Массу выбивают тремя цифрами, которые означают сотни, десятки и единицы граммов сверх 2 кг. Размеры и маркировка групп поршней приведены в таблице 16.

Диаметр юбки поршня при сортировке на группы определяют на расстоянии 41 мм от нижнего торца юбки в плоскости, перпендикулярной к оси пальца. Для создания необходимой посадки поршневого пальца в бобышках поршни но размеру диаметра в бобышках сортируют на две группы (табл. 17).

Маркируют группы белой или желтой краской, нанося ее на бобышку. Овальность и конусность отверстий под поршневой палец допускаются до 0,006 мм.

Комплектуют поршни с гильзами одинаковой размерной группы.

Правильность комплектовки проверяют при помощи динамометрического щупа (лента толщиной 0,2 мм, шириной 10 мм), который должен протягиваться через зазор с усилием 35...45 Н (3,5... 4,5 кгс).

Поршни подбирают в соответствии с размерной группой гильз цилиндров и проверяют зазор между ними щупом шириной 10 мм. Щуп толщиной 0,2 мм, помещенный в зазор, должен выходить из него от усилия 40 Н (4 кгс).

Поршневые пальцы по наружному диаметру сортируют на две размерные группы и обозначают краской белого или желтого цвета (табл. 17).

Овальность и конусность поршневого пальца не должны превышать 0,004 мм. Твердость HRC 56...63. Шероховатость наружной поверхности 0,20 мкм. Масса — 935 ±5 г,

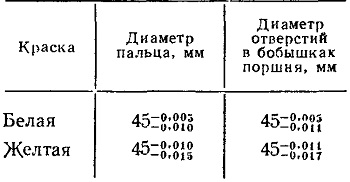

Таблица 17. Маркировка и размеры поршневых пальцев и отверстий в бобышках поршня
