Растяжка трактора Т-74

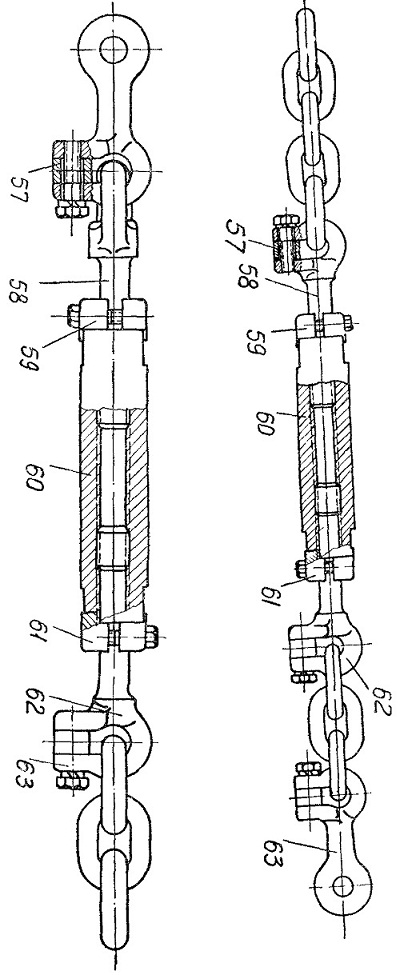

Рис. 120. Растяжка.

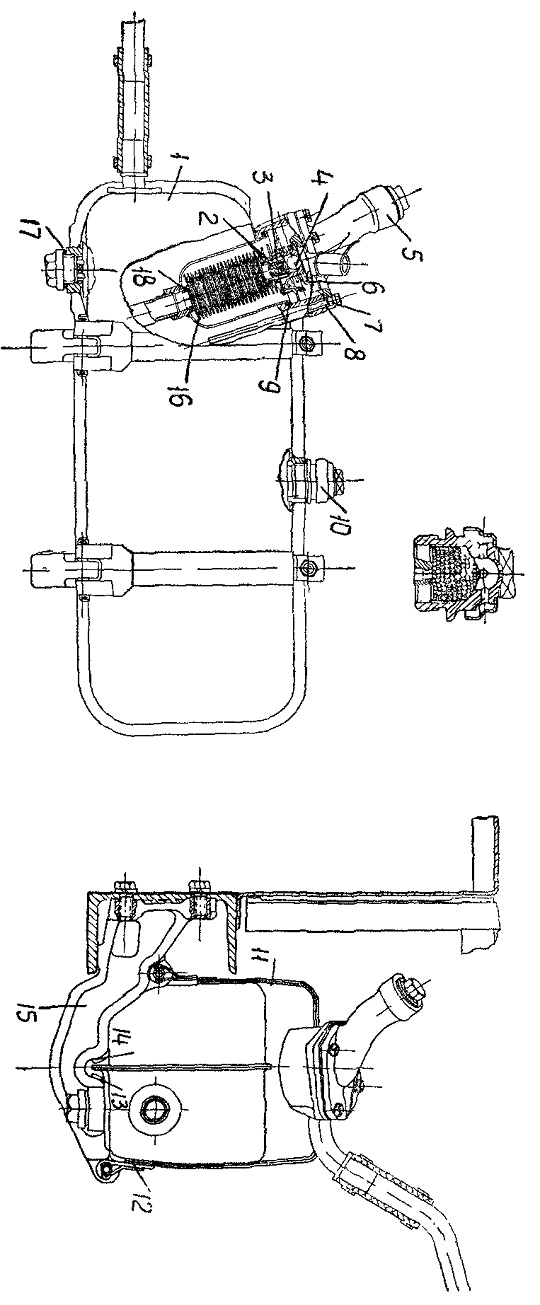

Рис. 121. Бак гидросистемы.
ГРУППА 74.57-2 (Установка бака гидросистемы)
2
к
К
g£J.
О
с
о 4- к
< а |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
1 |
74.57.041-2 |
Бак гидросистемы с |
|
|
|
|
фильтром в сборе |
1 |
— |
12 |
74.57.051 |
Лента левая в сборе |
2 |
— |
11 |
74.57.052 |
Лента правая в
сборе . |
2 |
— |
10 |
74.57.055 |
Сапун в сборе . . . |
1 |
— |
15 |
74.57.402-3 |
Кронштейн бака . .
. |
2 |
Чугун СЧ 18-36 |
5 |
74.57.408-1 |
Крышка бака
.... |
1 |
Чугун СЧ 15-32 |
8 |
74.57.410-1 |
Прокладка горловины
. |
2 |
Паронит |
14 |
74.57.430 |
Прокладка правая |
2 |
Ретина |
13 |
74.57.431 |
Прокладка левая . . |
2 |
Резина |
Заимствованные узлы и детали
16 |
54.57.020 |
Элемент фильтрующий
в |
|
|
|
|
сборе
|
21 |
— |
2 |
54.57.128-1 |
Стакан пружины . |
1 |
Сталь 08 |
3 |
54.57.142 |
Пружина клапана |
1 |
Проволока |
|
|
|
|
II-1,2 |
18 |
54.53.406 |
Кольцо
|
2 |
Резина |
9 |
54.31.473-1 |
Кольцо
|
1 |
Резина |
7 |
5.05.283 |
Шайба
|
1 |
Резина |
6 |
5.10.325-1 |
Пружина
|
1 |
Проволока |
4 |
Ш ар->У3," |
Шарик клапана . |
1 |
— |
17 |
КУ-39 |
Кольцо уплотняющее
. |
1 |
Алюминий А2 |
