Основной цилиндр трактора Т-74

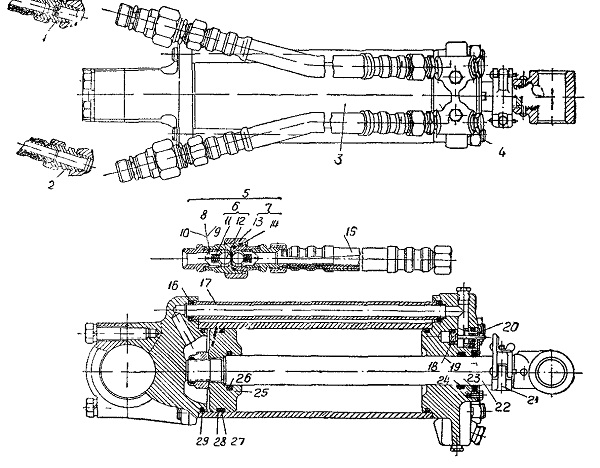

Рис. 122. Основной цилиндр.
ГРУППА 54.59 (Основной цилиндр)
№
позиции на рис. 122 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
15 |
54.59.022зам |
Шланг в сборе , . . |
2 |
|
13 |
54.60.103 |
Гайка накидная . .
. |
1 |
Сталь 45 |
3 |
Ц110-1414001А |
Цилиндр в сборе . .
. |
1 |
— |
22 |
Ц110-1414002 |
Шток в сборе . . . |
1 |
— |
21 |
Ц110-1414003 |
Упор в сборе
.... |
1 |
— |
18 |
Ц90-1212004А |
Клапан с
уплотнением . |
1 |
— |
19 |
Ц90-1212005А |
Корпус клапана в
сборе |
1 |
— |
25 |
Ц110-1414023А |
Поршень
|
1 |
Алюминий АЛ 10В
Сталь 35 |
17 |
Ц110-1414026А |
Маслопровод
.... |
1 |
23
24 |
Ц110-1414036
Ц110-1414048 |
Чистик
Прокладка
уплотнения штока |
20
1 |
Сталь 10 Пластикат |
№ позиции на рис.
122 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
4 |
Ц110-1414041А |
Шпилька
|
4 |
Сталь 45Х |
28 |
Ц110-1414042 |
Прокладка
уплотнения |
|
|
|
|
поршня
|
2 |
Резина |
27 |
Ц110-1414043 |
Кольцо поршня уплот |
|
|
|
|
нительное
.... |
1 |
Резина |
26 |
ЦП0-1414044 |
Кольцо штока уплот |
|
|
|
|
нительное
.... |
2 |
Резина |
29 |
Ц110-1414045 |
Кольцо крышек уплот |
|
|
|
|
нительное
.... |
2 |
Резина |
16 |
Ц90-1212046 |
Кольцо
уплотнительное |
3 |
Резина |
20 |
Ц90-1212047 |
Кольцо клапана
уплот |
|
|
|
|
нительное
.... |
1 |
Резина |
5 |
А60/75-4616320 |
Запорное устройство |
|
|
|
|
в сборе
|
2 |
— |
6 |
А60/75-4616330 |
Клапан запорный
мас |
|
|
|
|
лопровода в сборе |
2 |
— |
7 |
А60/75-4616350 |
Клапан запорный
шлан |
|
|
|
|
га в сборе
.... |
2 |
_ |
8 |
A40/50-2G43003-1 |
Крестовина в сборе |
4 |
— |
12 |
А60/75-2752028 |
Клапан (шарик
0 16,66) |
4 |
Сталь ШХ15 |
9 |
А40/50-2М3024-1 |
Крестовина
(верхняя) . |
4 |
Сталь 45 |
10 |
А40/50-2643025 |
Крестовина (нижняя)
. |
4 |
Сталь 45 |
11 |
А16-2530034-1 |
Пружина клапана . . |
4 |
Проволока |
|
|
|
|
П-1,4 |
14 |
НШ46-0505037 |
Кольцо
уплотнительное |
2 |
Резина |
1 |
АСО/7 5-2751002-1V
А |
Замедлительный кла |
|
|
|
|
пан в сборе
.... |
1 |
— |
2 |
А40/50-2637023 |
Штуцер 7а" . • • • |
1 |
Сталь 40 |
