Маслопроводы гидросистемы трактора Т-74

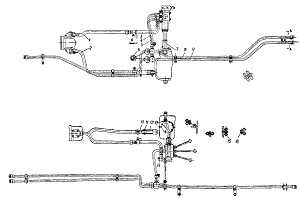

Рис. 117. Маслопроводы гидросистемы.
ГРУППА 74.54-3 (Маслопроводы гидравлической
системы)
№ позиции на рис.
117 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
2 |
74.54.041-5 |
Маслопровод от бака
к |
|
|
|
|
насосу
|
1 |
— |
1 |
74.54.042-4 |
Маслопровод от
насоса к |
|
|
|
|
распределителю . . |
1 |
— |
4 |
74.54.043-2 |
Маслопровод
передний |
|
|
|
|
верхний
|
1 |
•— |
5 |
74.54.044-2 |
Маслопровод
передний |
|
|
|
|
нижний
|
1 |
— |
8 |
74.54.045-1 |
Маслопровод задний
верх |
|
|
|
|
ний
|
1 |
— |
9 |
74.54.046-1 |
Маслопровод задний
ниж |
|
|
|
|
ний
|
1 |
— |
3 |
74.54.052 |
Шланг в сборе . . |
1 |
— |
13 |
74.54.435 |
Трубка резиновая .
. |
14 |
Резина |
15 |
74.54.436 |
Трубка резиновая .
. |
|
Резина |
10 |
74.54.445 |
Прокладка
маслопровода |
1 |
Резина |
12 |
74.54.446 |
Шланг
|
1 |
Дюрит |
|
Заимствованные узлы
и детали |
|
7 |
75.54.142 |
|
1 |
Дюрит |
14 |
14.54.105 |
Шайба
|
2 |
Медь М3 |
16 |
75.41.273 |
Шайба
|
1 |
Сталь 40 |
6 |
А40/50-2638025 |
Гайка
соединительная . |
2 |
Сталь 45 |
11 |
ХСВ-35 |
Хомутик стяжной
винто |
|
|
|
|
вой
|
4 |
|
