Разрывная муфта трактора Т-74

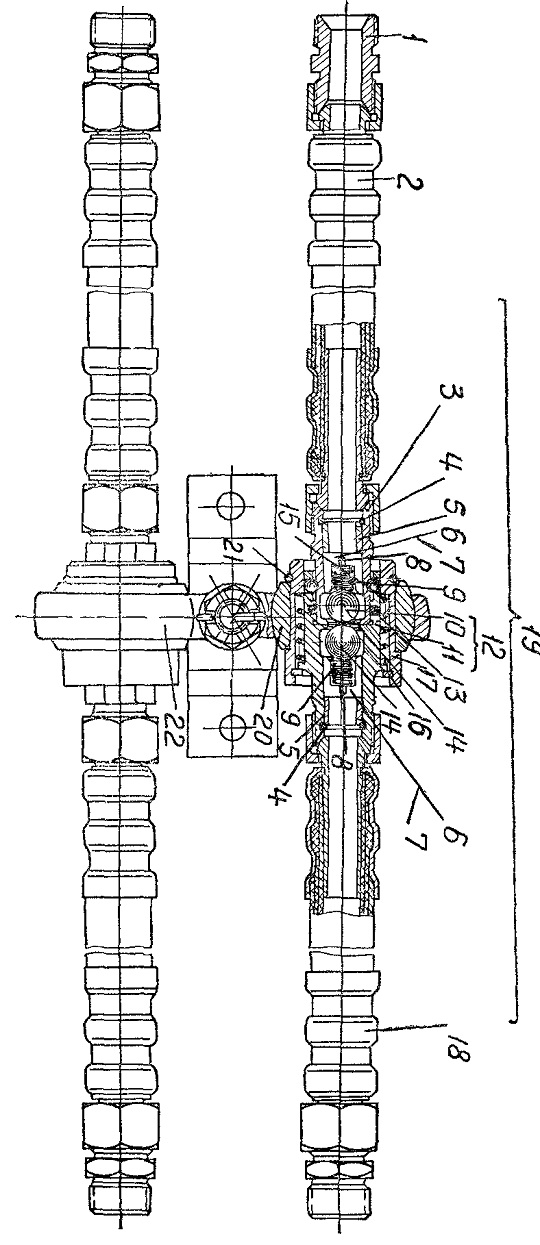

Рис. 124. Разрывная муфта.
ГРУППА 75.61 (Разрывная муфта)
№
позиции на
рис. 124 |
Обозначение |
Наименование детали |
Количество ка трактор |
Материал |
19 |
75.61.011 |
Муфта разрывная в сбо |
|
|
|
|
ре
|
2 |
— |
12 |
75.61.014 |
Корпус разрывной муфты |
|
|
|
|
правый в сборе |
2 |
— |
6 |
75.61.015 |
Крестовина в сборе . . |
4 |
— |
11 |
75.61.101 |
Корпус разрывной муф |
|
|
|
|
ты правый
.... |
2 |
Сталь 40Х |
5 |
75.61.102 |
Втулка опорная кресто |
|
|
|
|
вин
|
4 |
Сталь 20 |
15 |
75.61.103 |
Пружина запорной втул |
|
|
|
|
ки
|
2 |
Прэволока I |
17 |
75.61.104 |
Втулка запорная . . . |
2 |
Сталь 40 |
3 |
75.61.105 |
Корпус разрывной муф |
|
|
|
|
ты левый
.... |
2 |
Сталь 40Х |
7 |
75.61.106 |
Крестовина (нижняя по |
|
|
|
|
ловина)
|
4 |
Сталь 45 |
8 |
75.61.107 |
Крестовина (верхняя по |
|
|
|
|
ловина)
|
4 |
Сталь 45 |
21 |
75.61.108 |
Кольцо стопорное . . |
2 |
Проволока I |
20 |
75.61.109 |
Шарнир разрывной муф |
|
|
|
|
ты
|
2 |
Сталь 40Х |
22 |
75.61.110 |
Обойма шарниров раз |
|
|
|
|
рывных муфт . . . |
1 |
Сталь 40Х |
4 |
74.61.101 |
Кольцо стопорное . . |
4 |
Проволока I |
9 |
А16-2530034-1 |
Пружина клапана . . |
4 |
Проволока I |
16 |
74.61.102 |
Кольцо стопорное |
2 |
Сталь 65Г |
13 |
НШ10-0Ю1031 |
Кольцо уплотнительное |
2 |
Резина |
2 |
54.60.022зам |
Шланг в сборе . . . |
2 |
— |
18 |
54.61.022зам |
Шланг в сборе |
2 |
— |
1 |
54.61.104 |
Штуцер переходной . . |
4 |
Сталь 40 |
14 |
Шар II 16,669 |
Шарик
|
4 |
Сталь
IHX15 |
10 |
Шар II 5,551 |
Шарик
|
16 |
Сталь ШХ15 |
