Навесная система (вид сбоку) трактора Т-74

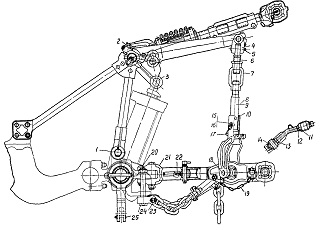

Рис. 118. Навесная система (вид сбоку).

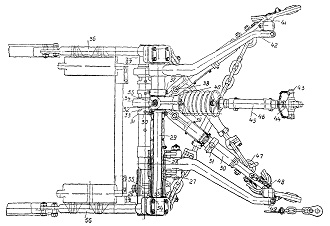

Рис. 119. Навесная система (вид сверху).

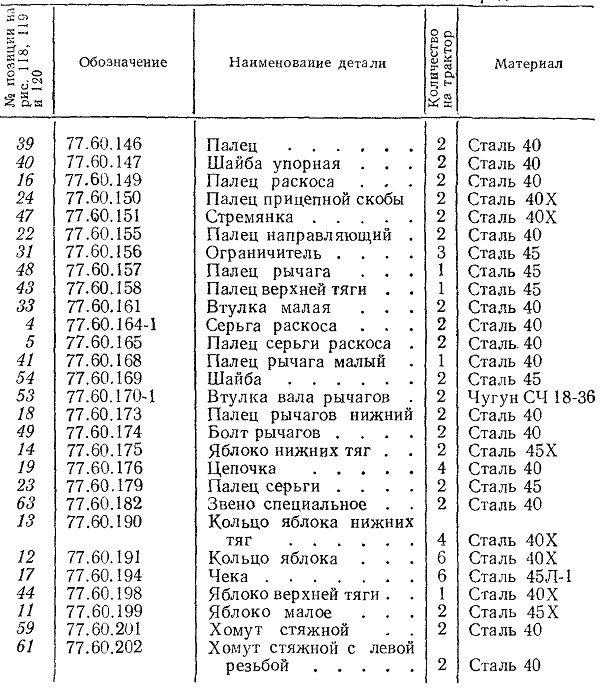

ГРУППА 54В.56 (Система навески)
£ о !£~ к
3" °о л П! о о С
^o,s |
Обозначение |
Наименование детали |
Количество на
трактор |
Мщериал |
56 |
54.56.011-3 |
Стойка левая в
сборе . |
1 |
|
36 |
54.56.012-3 |
Стойка правая в
сборе . |
1 |
— |
55 |
54.56.013-2 |
Ось нижняя в сборе |
1 |
— |
— |
54.56.057-1 |
Растяжка левая в
сборе |
1 |
— |
— |
54.56.058-1 |
Растяжка правая в
сборе |
1 |
— |
52 |
54.56.059 |
Вал рычагов в сборе |
1 |
— |
1 |
54.56.103-1 |
Палец стойки
.... |
2 |
Сталь 45 |
26 |
54.56.107 |
Шарнир центральный |
|
|
|
|
левый
|
1 |
Сталь 40Х |
29 |
54.56.131-3 |
Ось
верхняя |
1 |
Сталь 40X |
2 |
54.56.200 |
Пластина замковая . |
4 |
Сталь 10 |
Заимствованные узлы и детали
8 |
77.60.015-1 |
Раскос в сборе . .
. |
2 |
—. |
50 |
77.60.018 |
Тяга нижняя в сборе
. . |
2 |
— |
51 |
77.60.019 |
Палец тяги в сборе
. |
2 |
— |
15 |
77.60.022 |
Палец раскоса в
сборе . |
2 |
— |
45 |
77.60.023 |
Тяга верхняя в
сборе . |
1 |
— |
37 |
77.60.024 |
Вилка в сборе
.... |
1 |
— |
28 |
77.60.101 |
Рычаг подъемный
левый |
1 |
Сталь 45 |
42 |
77.60.102 |
Рычаг подъемный пра |
|
|
|
|
вый
|
1 |
Сталь 45 |
27 |
77.60.103 |
Рычаг штока
.... |
1 |
Сталь 45Л |
35 |
77.60.109 |
Траверса верхней
тяги . |
1 |
Сталь 40Х |
9 |
77.60.113-1 |
Винт раскоса
.... |
2 |
Сталь 40 |
10 |
77.60.114-1 |
Вилка раскоса
.... |
2 |
Сталь 45Л |
7 |
77.60.115 |
Муфта раскоса . . . |
2 |
Сталь 40 |
6 |
77.60.116 |
Винт раскоса
верхний . |
2 |
Сталь 40 |
58 |
77.60.119-1 |
Винт растяжки . . . |
2 |
Сталь 40 |
62 |
77.60.120-1 |
Винт растяжки с
левой |
|
|
|
|
резьбой
|
2 |
Сталь 40 |
60 |
77.60.121-1 |
Муфта растяжек . .
. |
2 |
Сталь 20 |
57 |
77.60.122 |
Втулка растяжек . .
. |
6 |
Сталь 40 |
25 |
77.60.123 |
Палец расгяжек . .
. |
2 |
Сталь 40 |
21 |
77.60.130 |
Вилка тяг иижняя .
. |
2 |
Сталь 40Х |
20 |
77.60.131 |
Палец вилки
.... |
2 |
Сталь 40 |
30 |
77.60.132 |
Палец оси
|
3 |
Сталь 40Х |
32 |
77.60.134 |
Яблоко нижнее . . . |
2 |
Сталь 45Х |
34 |
77.60.135 |
Головка центральная |
1 |
Сталь 40Х |
38 |
77.60.137 |
Болт специальный |
2 |
Сталь 45 |
3 |
77.60.138 |
Палец рычага штокз
. . |
1 |
Сталь 45 |
46 |
77.60.144 |
М'уфта
|
1 |
Сталь 40 |
