Топливные баки трактора Т-74

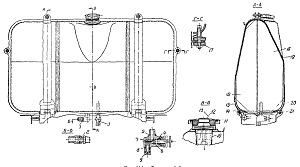

Рис. 114 а. Топливный бак.
Рис. 114,б. Топливный бак.
ГРУППА 74.50 (Топливные баки)
№ позиции
на
рис. 114, а и б |
Обозначение |
Наименование дегали |
Количество на
трактор |
|
74.50.013P |
Комплект топливного
бачка пу |
|
|
|
скового двигателя с
крепле |
|
|
|
нием в сборе
|
1 |
12 |
74.50.042-1 |
Крышка топливного
бака в сборе . |
1 |
|
Заимствованные узлы
и детали |
|
16 |
75.50.012 |
Лента бугеля
передняя в сборе . |
2 |
10 |
75.50.015 |
Фильтр в
сборе |
1 |
13 |
75.50.022 |
Корпус топливного
бака в сборе |
|
|
|
с
крышкой |
1 |
18 |
54.50.032-2 |
Лента бугеля в
сборе |
2 |
22 |
54.50.045 |
Пробка бензобачка в
сборе . . . |
1 |
3 |
54.15.032-1 |
Краник топливный в
сборе . . . |
1 |
5 |
54.15.033 |
Прокладка
краника |
1 |
1 |
54.15.034-2 |
Сливной краник в
сборе |
1 |
15 |
75.50.123 |
Прокладка под бак
передняя . . |
2 |
Г
f
Аг2
позиции на
рис. 114, а
и
б
_
__
i |
Обозначение |
Наименование детали |
Количество на
трактор |
и |
75.50.120А |
Прокладка крышки
|
1 |
24 |
А17-20 |
Фильтр-отстойник
|
1 |
14 |
54.50.435-1 |
Прокладка бака
|
По необходимости |
17 |
54.50.438 |
Резиновая прокладка
|
4 |
20 |
75.50.124 |
Прокладка под бак
задняя ■
.
. |
2 |
19 |
54.50.449 |
Прокладка бугеля
|
4 |
21 |
54.50.461 |
Палец
бугеля |
4 |
23 |
54.50.499 |
Прокладка крышки
бачка .... |
1 |
4 |
54.15.440 |
Сальник
графитоасбестовый
. . . |
1 |
7 |
54.15.442 |
Пружина краника
|
1 |
8 |
16—006 |
Прокладка |
2 |
9 |
16—110 |
Болт поворотного
угольника . . . |
2 |
2 |
Шар
W/»' |
Шарик
индивидуального применения |
1 |
6 |
Шар
0 12 |
Шар топливного
краннка .... |
1 |
