Установка распределителя трактора Т-74

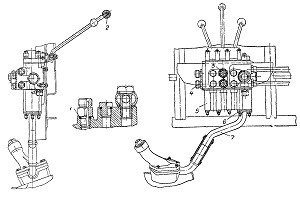

Рис. 115. Установка распределителя.
Рис. 116. Распределитель.
ГРУППА 74.53-3 (Установка распределителя)
№ позиции на рис.
115, 116 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
7 |
74.53.042-2 |
Трубка сливная в
сборе |
1 |
— |
Заимствованные узлы и детали
3 |
75.53.106 |
Штуцер удлиненный
1М20/2М27 .... |
2 |
Сталь 40 |
6 |
54.53.402 |
Прокладка |
1 |
Паронит |
4 |
54.53.404 |
Штуцер 1М20/2М27 . |
2 |
Сталь 40 |
1 |
54.53.407 |
Кольцо
уплотнительное (2,5Х 17) ... |
6 |
Резина |
2 |
54.53.417 |
Рукоятка рычага . . |
3 |
Пластмасса |
5 |
Р75-ВЗ-001 |
Распределитель в
сборе |
1 |
— |
22 |
Р75-В-003 |
Золотник в сборе .
. . |
3 |
— |
21 |
Р75-В-006 |
Гильза золотника в
сборе |
3 |
— |
29 |
Р75-3-021 |
Корпус
распределителя |
1 |
Чугун СЧ 21-40 |
40 |
Р75-3-022 |
Крышка верхняя . .
. |
1 |
Алюминий
АЛ9 |
31 |
Р75-3-023 |
Крышка нижняя. . . |
3 |
Алюминий
АЛ9 |
18 |
Р75-В-024 |
Золотник
|
3 |
Сталь 15Х |
12 |
Р75-В-025 |
Бустер
|
3 |
Сталь 45Х |
14 |
Р75-В-026 |
Клапан бустера . .
. |
3 |
Сталь ШХ15 |
15 |
Р75-В-027 |
Гнездо клапана
бустера |
3 |
Сталь ШХ15 |
16 |
Р75-В-028 |
Прокладка |
3 |
Листовой алюминий |
11 |
Р75-В-030 |
Фиксатор
|
15 |
Сталь ШХ15 |
10 |
Р75-В-031 |
Обойма фиксатора .
. |
3 |
Сталь 15Х |
9 |
Р75-В-032 |
Пружина фиксатора |
3 |
Проволока
1-2,5 |
8 |
Р75-035 |
Пружина золотника . |
1 |
Проволока
Н-3,5 |
13 |
Р75-В-036 |
Пружина бустера . . |
3 |
Проволока
1-1,4 |
юзицни на . 115,
116 |
Обозначение |
Наименование детали |
О
о.
S
о
О ^
tr
5
а
а |
Материал |
о
Ж а |
|
|
о
со
«в |
|
17 |
Р75-В-052 |
Фильтр
|
3 |
Сетка №
0,5-0,3 |
37 |
Р75-054 |
Рычаг
|
3 |
Сталь 45Х |
36 |
Р75-056 |
Пыльник
гофрированный |
3 |
Резина |
26 |
Р40/75-0808005 |
Клапан перепускной
в сборе
|
1 |
— |
20 |
Р40/75-0808039А |
Прокладка верхняя
. . |
1 |
Паронит
маслостойкий УВ-10 |
30 |
Р40/75-0808039А |
Прокладка нижняя
. . |
1 |
Паронит
маслостойкий УВ-10 |
28 |
Р40/75-080804 0А, |
Гнездо клапана . .
. |
1 |
Сталь ШХ15 |
25 |
Р40/75-0808041А |
Клапан перепускной |
1 |
Сталь ШХ15 |
23 |
Р40/75-0808042 |
Пружина
перепускного клапана |
1 |
Проволока
II-1,5 |
34 |
Р40/75-0808048Б |
Пружина
предохранительного клапана |
1 |
Проволока II-2 |
35 |
Р40/75-0808058А |
Гайка
|
1 |
Сталь 45 |
38 |
Р40/75-0808060 |
Ось рычагов
управления |
1 |
Сталь 45Х |
33 |
Р40/75-0808062 |
Клапан
предохранительный |
1 |
Сталь ШХ15 |
32 |
Р40/75-0808063А |
Гнездо
предохранительного клапана . . . |
1 |
Сталь ШХ15 |
39 |
Р40/75-0808075 |
Пыльник
.... |
|
Резина |
24 |
НШ10-0101031 |
Кольцо
уплотнительное |
|
Резина |
41 |
НШ10-0101034 |
Кольцо
уплотнительное |
|
Резина |
27 |
Н1П46-0505046 |
Кольцо
уплотнительное |
1 |
Резина |
19 |
ПК-1// |
Пробка коническая |
1 |
Сталь 25 |
