Установленное на тракторе электрооборудование постоянного тока
обеспечивает пуск пускового двигателя стартером, освещение трактора и
агрегата в ночное время, вентиляцию и обогрев кабины, звуковую
сигнализацию и т. д.
Номинальное напряжение в цепи электрооборудования 12 В. Электрическая
цепь выполнена по однопроводной схеме, т. е. ко всем потребителям
подходит провод от клеммы «+» источника тока, а клемма «—» потребителей
и источников тока (генератора, аккумуляторной батареи) соединена с

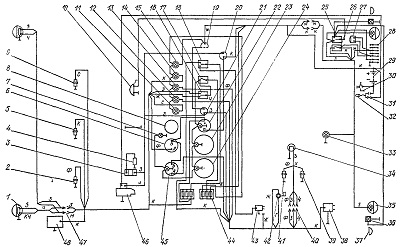

корпусом («массой») трактора. Схема электрооборудования показана на
рисунке 85.
В систему электрооборудования трактора входят: 1 — фара передняя ФГ12-Б1
с двухнитевой лампой; 2 — датчик ТМ-100В указателя температуры
охлаждающей жидкости дизеля; 3 — магнето М124-Б1 пускового двигателя; 4
— искровая свеча зажигания; 5 — сигнализатор ТМ-111 перегрева
охлаждающей жидкости дизеля; 6 — указатель УК-133В температуры воды в
системе охлаждения дизеля; 7 — лампочки А12-1 освещения контрольных
приборов; 8 — указатель МД-219 давления в смазочной системе дизеля; 9 —
сигнализатор ММ-126 аварийного давления в смазочной системе дизеля; 10 —
электрический стеклоочиститель СЛ-230 лобового стекла кабины; 11 —
фонарь ПД-20Е, включающийся при падении давления в смазочной системе
дизеля ниже 0,17 МПа (работает в комплекте с сигнализатором давления
ММ-126); 12 — фонарь ПД-20Е, включающийся при падении давления в
смазочной системе трансмиссии ниже 0,055 МПа (работает в комплекте с
сигнализатором давления ММ-1 ПА); 13 — фонарь ПД-20Е, включающийся при
перегреве рабочей жидкости в гидротрансформаторе выше 104 °С (работает в
комплекте с сигнализатором температуры ТМ-111); 14 — фонарь ПД-20Е,
включающийся при перегреве жидкости в системе охлаждения дизеля выше 104
°С (работает в комплекте с сигнализатором температуры ТМ-111); 15 —
фонарь ПД-20Е, включающийся при нажатии на кнопку сигнала; 16 —
переключатель дальнего (ближнего) света передних фар; 17 — включатель
освещения приборов; 18 — переключатель вентиляционной установки кабины
или отопителя
кабины; 19 — включатель ВК-322 звукового сигнала; 20 — включатель
ВК-317А-2 стартера пускового двигателя; 21 — включатель ВК-322 остановки
пускового двигателя после пуска дизеля; 22 — амперметр АП-111,
контролирующий зарядку или разрядку аккумуляторной батареи; 23 —
указатель режима работы трансмиссии трактора, контролирующий скорость
движения трактора и частоту вращения хвостовика ВОМ; 24 —
тахомотосчетчик, контролирующий частоту вращения коленчатого вала дизеля
и суммарное время его работы в моточасах; 25 — переключатель, включающий
или задние, или габаритные фонари; 26 — включатель плафона кабины; 27 —
звуковой сигнал безрупорный СЗ-11; 28 — семиштырьковый штепсельный
разъем ПС-300 для подключения через штепсельную вилку потребителей тока
прицепного агрегата и двухсторонней звуковой сигнализации; 29 —
аккумуляторная батарея 6СТ-50ЭМ (емкостью 50 А-ч); 30 — выключатель
ВК-318Б для отключения клеммы «—» аккумуляторной батареи от «массы»
трактора; 31 — штепсельная розетка 47К для подключения переносной лампы
типа ПЛТМ; 32 — переносная лампа типа ПЛТМ; 33 — плафон ПК-202 кабины;
34 — включатель ВК-403 блокировки коробки передач, который предотвращает
пуск пускового двигателя (и соответственно дизеля) при любой включенной
передаче; 35 — задняя фара 30.3711; 36 — габаритные фонари; 37 —
световозвращатель ФП-310Е; 38 — электродвигатель МЭ-22 вентиляционной
установки кабины; 39 — сигнализатор ММ-111А аварийного давления в
смазочной системе трансмиссии; 40 — штекер; 41 — сигнализатор ТМ-111
аварийной температуры рабочей жидкости гидротрансформатора; 42 — датчик
БМ-131Д указателя уровня топлива; 43 — электродвигатель МЭ-236 отопителя
кабины; 44 — блок предохранителей ПР-13А (два) для защиты электрических
цепей от короткого замыкания; 45 — указатель уровня топлива УБ-126 в
топливном баке трактора; 46 — стартер СТ-362 для пускового двигателя; 47
— штекер; 48 — генератор 15.3701 (мощностью 1000 Вт) переменного тока со
встроенными реле-регулятором и выпрямителем.
