Трактор ДТ-175С. КАБИНА
Общее устройство. Для создания комфортабельных условий работы на
тракторе установлена просторная с хорошей обзорностью кабина (рис. 77).
Стенки внутренней части кабины покрыты звукоизолирующим материалом,
который поглощает внешние шумы от дизеля и ходовой системы. Одновременно
изолирующий материал служит для сохранения теплоты, поступающей в кабину
от отопителя. Кроме того, резиновые уплотнители стекол и дверей
обеспечивают хорошую герметичность.
Кабина трактора состоит из каркаса, окна которого остеклены
светопоглощающими тонизированными стеклами. Она закреплена на раме
трактора с помощью семи резиновых амортизаторов. Для обеспечения лучшей
обзорности кабина смещена вправо от продольной оси трактора и
оборудована одной дверью справа, а слева — большим окном, которое может
использоваться при необходимости как запасной выход из кабины. В двери
кабины имеется стеклоподъемник, позволяющий поднимать и фиксировать
стекло в нужном для водителя положении.
Внутри кабины имеются: органы управления; вентиляционно-очистительная
установка; сиденье для водителя и обслуживающего рабочего; щиток
контрольных приборов; электрический стеклоочиститель; плафон для
освещения внутри кабины; кронштейн для установки термоса.
На задней внешней стенке кабины предусмотрены места для закрепления
лопаты, огнетушителя и аккумуляторной батареи. Внутри кабины установлен
выключатель «массы».

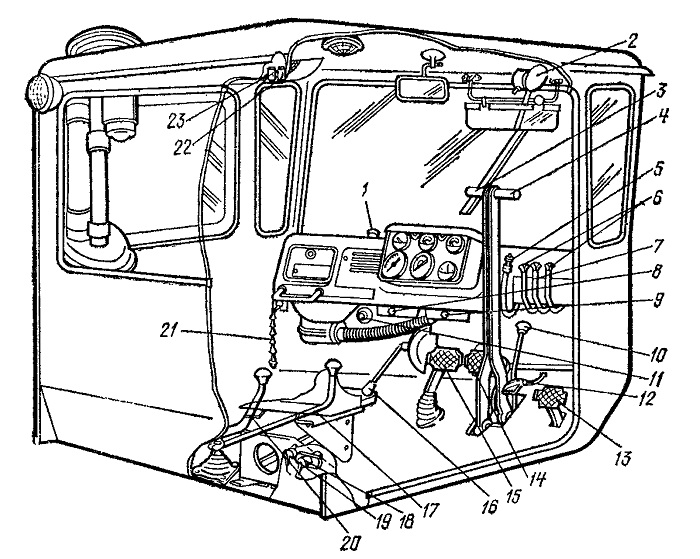

Рис. 77. Кабина и органы, управления:
1 — индикатор засоренности воздухоочистителя
ИЗВ-700; 2 — стеклоочиститель с включателем на корпусе; 3 и 4 — рычаги
управления тормозами планетарных механизмов поворота; 5 — рычаг
ограничения подачи топлива; 6 — правый и левый рычаги управления
выносными цилиндрами, установленными на прицепных гидрофицироваиных
машинах и орудиях; 7 — средний рычаг управления золотниками
распределителя гидросистемы; 8 — рукоятка управления воздушной заслонкой
карбюратора; 9 — маховичок управления краником бензоотстойника
топливного бака пускового двигателя; 10 — рычаг блокировки
гидротрансформатора; 11 — педаль омывателя лобового стекла; 12 педаль
управления подачей топлива; 13 — педаль сцепления; 14 — педаль правого
остановочного тормоза; 15— педаль левого остановочного тормоза; 16 —
рукоятка управления сцеплением редуктора пускового двигателя; 17 — рычаг
переключения передач; 18 — штепсельная розетка для включения переносной
лампы; 19 — включатель «массы» трактора; 20 — рычаг ВОМ; 21 — головка
цепи управления шторкой радиатора;
22 — включатель плафона кабины; 23 — переключатель включения задних фар
или габаритных фонарей.
