Трактор ДТ-175С. Вентиляционно-очистительная установка кабины

Вентиляционно-очистительная установка предусмотрена для создания в кабине нормальных условий в летнее время. Естественная вентиляция кабины обеспечивается при открытом окне и опущенном стекле двери, принудительная — за счет подачи в кабину очищенного, увлажненного и охлажденного воздуха.

Вентиляционную установку используют в пыльных и жарких условиях при закрытых окнах кабины. Ее включают, переводя тумблер, расположенный на панели приборов, в положение «Вентилятор».

Установка расположена в заднем левом углу кабины за сиденьем рабочего. Она состоит из центробежного вентилятора с электродвигателем, установленным на крыше кабины, воздухоочистителя и воздуховода. Воздухоочиститель включает в себя нагнетательную трубу 1 (рис. 82), корпус 11, внутри которого расположена кассета 4, водяной бак 27 и поддон 19. Полости водяного бака и поддона сообщаются через отверстие в штуцере 22, которое закрывается клапаном 21 под действием поплавка 14, расположенного в камере 15. На верхней плоскости водяного бака имеется заливная горловина 29, закрываемая крышкой 32. В горловине размещена рукоятка 31 со стержнем 30, на котором установлена резиновая пробка 16, закрывающая отверстие для слива воды из поддона. На этом же стержне закреплена решетка 18. Через заливную горловину бак заполняют водой, которая через отверстие в штуцере 22 частично заполняет полость поддона.

Принцип действия вентиляционной установки следующий. Наружный воздух забирается через воздухозаборный колпак вентилятором, очищается в «улитке», прогоняется через поддон и решетку, смачивается водой из бака, контактирует с водой, изменяя направление движения на противоположное. Окончательно воздух от пыли и брызг воды очищается в кассете. Очищенный воздух затем поступает по воздуховоду 36 в кабину. Уровень воды в поддоне автоматически поддерживается поплавком и клапаном.

Направление потока очищенного воздуха, выходящего из воздуховода, можно изменять, поворачивая воздухораспределители на панели 37 вокруг своей оси.

Унифицированный отопитель — калориферного типа, установлен в кабине для обеспечения оптимальной температуры воздуха в зимний период.

Горячая вода поступает от левой головки блока цилиндров дизеля. Наружный воздух, проходя через соты радиатора отопителя, нагревается и поступает в кабину.

Тракторы отправляются с завода с подключенным радиатором отопителя к системе охлаждения дизеля. В летний период этот радиатор должен быть отключен от системы.

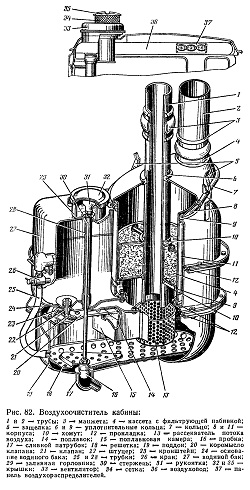

Рис. 82. Воздухоочиститель кабины
