Трактор ДТ-175С. Сиденье кабины





 В кабине трактора предусмотрена установка двух сидений: для водителя (рис. 78) и для рабочего. Мягкие подушки сидений уложены на штампованную панель.

Сиденье водителя можно регулировать по его массе и росту. На вилке нанесены три риски с цифрами 60, 90 и 120, соответствующие массе тракториста в килограммах. При этой регулировке отсчет ведется относительно задней шайбы пружины. Сиденье снабжено гидравлическим амортизатором для гашения колебаний. К его панели также прикреплен кронштейн откидных подлокотников с подушками.

Второе сиденье состоит из передней опоры, двух задних опор и двух подушек. При необходимости его можно складывать.

Оба сиденья отрегулированы для человека массой 70 кг и ростом 172 см.

При установке сиденья в заднее положение должен быть обеспечен зазор от стенки кабины не менее 15 мм. По окончании регулировки гайки-барашки необходимо затянуть.

При техническом обслуживании сиденье водителя необходимо осматривать, устранять выявленные неисправности, закладывать в трущиеся места осей и втулок универсальную тугоплавкую водостойкую смазку УТ или жировую смазку 1-13. В случае вытекания жидкости и повреждения гидроамортизатора необходимо устранить повреждения и дозаправить его веретенным маслом АУ. Количество масла в амортизаторе должно быть 50 ± 5 см3.

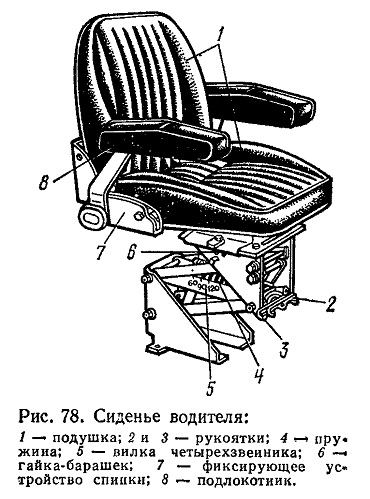

Рис. 78. Сиденье водителя
