Трактор ДТ-175С. Генератор 15.3701





Генератор 15.3701 служит для работы в однопроводной системе с «—» на корпусе в качестве источника электроэнергии на тракторе в комплекте с аккумуляторной батареей. Номинальная мощность — 1 кВт, напряжение — 14 В. Установлен генератор на литом кронштейне из стали 45Л и закреплен болтами через отверстия в лапах передней и задней крышек генератора. Он приводится в действие клиноременной передачей от шкива вентилятора. Для привода используется ремень типа 11-12,5Х х 9-1120, натяжение которого обеспечивают поворотом генератора вокруг оси крепления к кронштейну.

Положение генератора фиксируется натяжителем, который имеет прорезь для перемещения болта крепления натяжителя

к кронштейну. После регулировки натяжения ремня болты крепления натяжителя и генератора к кронштейну затягивают.

Генератор представляет собой бесконтактную пятифазную одноименно-полюсную машину с односторонним электромагнитным возбуждением и выпрямительным блоком БПВ-12-100. Статор 4 (рис. 86), выполненный из листовой стали, имеет 10 зубцов, на которых закреплены катушки 12 обмотки. Соединение катушек в фазе — последовательное. Концы фаз выведены гибкими проводами с наконечниками.

Ротор 13 состоит из пакета шестилучевых звезд, напрессованного на вал. Передняя крышка 5 — стальная, штампованная. К ней приварены втулка 10 для размещения подшипника и две лапы, одна из которых служит для регулировки натяжения ремня, вторая — для крепления генератора. Задняя крышка 3 отлита из алюминиевого сплава и имеет лапу для крепления генератора. В передней и задней крышках генератора расположены шариковые подшипники 9 и 15 закрытой конструкции со смазкой.

Катушка 11 возбуждения расположена в передней крышке и представляет собой стальную втулку с фланцем и обмоткой, концы которой выведены гибкими монтажными проводами е наконечниками через статор, заднюю крышку и корпус выпрямителя и присоединены: один — к дополнительному выводу генератора, другой — к клемме Ш регулятора напряжения.

Выпрямительный блок 2 типа БПВ-12-100 состоит из силового выпрямителя, дополнительного выпрямителя, блока регулятора напряжения и переключателя посезонной настройки «Зима— Лето». Конструктивно силовой и дополнительный выпрямители смонтированы в одном корпусе, а блок регулятора / напряжения и переключатель 20 посезонной регулировки напряжения смонтированы на крышке выпрямителя 17. Корпус и пластина основного выпрямителя отлиты из алюминиевого сплава. Пластина изолирована от корпуса электроизоляционной прокладкой и прикреплена к нему с помощью изоляционных втулок пятью болтами. В корпусе выпрямителя имеются отверстия для прохода выводов обмотки возбуждения и пяти фазных выводов обмотки статора к фазосборникам.

В корпусе выпрямителя закреплены пять диодов обратной полярности, а в пластине — пять диодов прямой полярности. Выводы диодов прямой и обратной полярности попарно соединены с помощью шин с выводами фазных обмоток статора. Дополнительный выпрямитель состоит из трех диодов прямой полярности, запрессованных в шины, соединяющие попарно диоды прямой и обратной полярности силового выпрямителя, и обеспечивает автоматическую защиту аккумуляторной батареи от разряда на обмотку возбуждения генератора при неработающем дизеле.

Крышка выпрямителя 17 — стальная, штампованная. Блок регулятора напряжения расположен на стальной крышке выпрямителя и состоит из корпуса регулятора, отлитого из стеклона-полненного термопласта, интегрального устройства (ИУ) е радиатором 1 (рис. 87), резистора 4 переключателя посезонной настройки «Зима — Лето», конденсатора 5 фильтра, резистора 7 подпитки для улучшения самовозбуждения генератора. На интегральном устройстве ЯП2-Б имеются четыре вывода: G, Б, Ш и Д в виде контактных площадок, изолированных от его основания, и вывод М (минус), которым служит основание устройства. Охлаждается ИУ через основание на радиатор, изготовленный из листового алюминия. Конструкция ИУ неразборная, на основании имеется ориентирующий выступ для предотвращения его неправильной установки. Выпрямленное напряжение генератора регулируется интегральным устройством за счет изменения тока возбуждения.

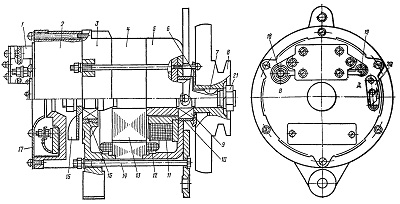

Рис. 86. Генератор 15,3701:
1 — блок регулятора напряжения; 2 — выпрямительный блок; 3 — задняя крышка; 4 — статор; 5 — передняя крышка; в — крышка шарикового подшипника; 7 — шпонка; 8 — шкив; 9 и 15 — шариковые подшипники; 10 — втулка; 11 — катушка возбуждения; 12 — катушка пятифазной обмотки статора; 13 — ротор; 14 т- стяжной винт; 16 — крыльчатка; 17 — крышка выпрямителя; 18 — клемма В постоянного тока; 19 — клемма Д для блокировки стартера; 20 — переключатель посезонной регулировки напряжения; 21 — гайка крепления шкива.











Рис. 87, Блок регулятора напряжения:
1 — интегральное устройство (ИУ); 2 — изолятор; 3 — шинка; 4 — резистор МЛТ-1-2,7; 5— конденсатор К50-ЗА; 6 — корпус блока; 7 резистор
МЛТ-2- 20.
