Трактор ДТ-175С. Принципиальная электрическая схема генератора 15.3701

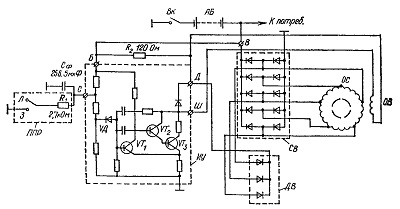

Принципиальная электрическая схема генераторной установки приведена на рисунке 88.

Для подпитки при возбуждении генератора от аккумуляторной батареи между выводами Б и Д интегрального устройства подключен резистор R2.

Принцип работы генераторной установки состоит в следующем. Ток от аккумуляторной батареи через резистор R2 подается на обмотку возбуждения через клемму Ш и открытые транзисторы VT2 и VT3 интегрального устройства. Постоянный ток, проходя через обмотку возбуждения, создает магнитный поток, пронизывающий втулку катушки возбуждения, втулку ротора, переднюю крышку, зубцы ротора и статора. При вращении ротора под каждым зубцом статора попеременно находятся то зубец, то впадина ротора. При этом магнитный поток, пронизывающий зубцы статора и расположенную на зубцах статора обмотку, изменяется от максимума до минимума и в обмотке статора наводится переменная электродвижущая сила (ЭДС). Переменное напряжение обмотки статора выпрямляется силовым дополнительным выпрямителем. Выпрямленный ток подается на обмотку возбуждения, и с его возрастанием увеличивается и выпрямительное напряжение генератора, которое, достигая напряжения настройки ИУ, открывает стабилитрон VD и транзистор VT1,, которые, в свою очередь, закрывают транзисторы VT2 и VT3. Ток возбуждения уменьшается, уменьшается и напряжение, стабилитрон VD и транзистор УГ, закрываются, открываются транзисторы VT2 и VT3. Ток возбуждения увеличивается, и процесс повторяется. Для улучшения качества регулирования ИУ при отсутствии аккумуляторной батареи устанавливают конденсатор К50-ЗА (Сф)

фильтра. Самовозбуждение генератора без аккумуляторной батареи происходит за ечет остаточной индукции системы возбуждения.

В генераторе предусмотрена посезонная регулировка напряжения (ППР). При включении переключателя посезонной настройки в положение «Зима» резистор Rx одним выводом подключается к выводу С интегрального устройства, другим выводом — к корпусу генератора. При включении переключателя посезонной настройки в положение «Лето» резистор отключается от схемы генератора. Генератор имеет две клеммы: В и Д (см. рис. 86), расположенные на крышке выпрямителя. Клемма В — вывод «+» генератора, а клемма Д предназначена для подключения реле блокировки стартера. На дизеле СМД-66 клемма Д закрыта защитным колпачком.

На переднем носке вала ротора на шпонке 7 установлен шкив 8 а крыльчаткой охлаждения генератора. Между корпусом выпрямителя и задней крышкой на валу размещена крыльчатка 16 для охлаждения выпрямителя.

Для обеспечения исправной работы генератора не рекомендуется:

— возбуждать генератор от постороннего источника тока напряжением более 13 В;

— мыть генератор дизельным топливом, бензином, струей воды под давлением;

— включать аккумуляторную батарею обратной полярности!

— подтягивать ремни при работающем дизеле.

Выводные клеммы должны быть закрыты (изолированы) защитными резиновыми колпачками.

После установки нового или отремонтированного генератора или после длительного транспортирования дизеля перед началом эксплуатации при условии отсутствия аккумуляторной батареи необходимо генератор возбудить путем кратковременного (3 ... 5 с) подвода постоянного тока не выше 13 В. При этом «+» источника тока присоединяют к клемме В, а «—» — к корпусу генератора (неокрашенной поверхности).

ППР — переключатель посезонной регулировки; — резистор посезонной регулировки напряжения; Сф — конденсатор фильтра; И У — интегральное устройство; — резистор подпитки самовозбуждения генератора; СВ — силовой выпрямитель; ОС — обмотка статора; ОВ — обмотка возбуждения; ДВ — дополнительный выпрямитель; А Б — аккумуляторная батарея; ВК — выключатель; УД — стабилитрон; VT1, VT2 и VТ3 — транзисторы.
