Генератор 153.3701 трактора ТТ-4

Генератор представляет собой бесконтактную пятифазную одноименнополюсную электрическую машину с односторонним электромагнитным возбуждением, со встроенным выпрямителем и неразборным интегральным регулятором напряжения (ИРН).

Генератор служит для питания потребителей электрической энергией и подзарядки аккумуляторной батареи. Он работает параллельно с аккумуляторной батареей. Привод генератора осуществляется ремнем от шкива вентилятора двигателя. Устройство генератора 153.3701 показано на рис. 94.

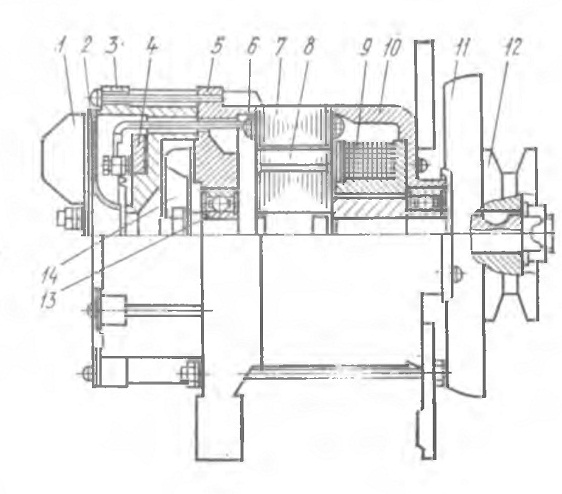

Рис. 94. Генератор 153.3701:
1 — интегральный регулятор напряжения (ИРН); 2 крышка выпрямителя; 3 — корпус выпрямителя; 4 — теплоотвод; 5 — задняя
крышка; 6 — обмотка статора; 7 — статор; 8 — ротор; 9 — катушка возбуждения; 10 — передняя крышка; 11 — вентилятор; 12 — шкив; 13 — подшипник:
14 — крыльчатка охлаждения выпрямителя

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГЕНЕРАТОРА 153.3701

Номинальная мощность, Вт....................................1000

Номинальное напряжение, В ..................................14

Частота вращения ротора при номинальной частоте вращения двигателя, об/мин..................................................4500 ±500

Максимальная частота вращения ротора, об/мин................6000

Масса генератора без шкива, кг, не более......................10,7

Направление вращения со стороны привода.......... Правое

Пределы регулируемого напряжения при работе в комплекте с аккумуляторной батареей и токе нагрузки генератора 36А:

генератора климатического исполнения «у», В.......13,7—14,6

генератора климатического исполнения «Т», В.......13,1 — 14,0

Электрическая схема генератора 153.3701 показана на рис. 95.

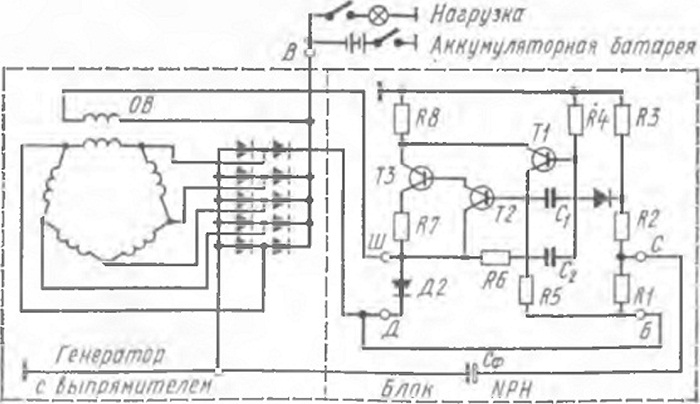

Рис. 95. Электрическая схема генератора 153.3701: Б, Л, С, Ш — выводы
