Привод управления лебедкой трактора ТТ-4

Управление лебедкой (рис. 90) осуществляется рычагом 2, который посредством тяги 8, рычагов 10 и 13 (рис. 91) трубы, свободно качающейся на промежуточном валу 11 управления лебедкой, и планок 5 (рис. 90) соединен с валиком переключения раздаточной коробки. Смазка подшипников промежуточного вала и втулок трубы производится через масленки 8 и 12 (рис. 91).

Привод управления тормозом лебедки трактора ТТ-4

Управление тормозом лебедки (рис. 90) осуществляют рычагом 1, который посредством тяги 7, рычагов 9 и 14 (рис. 91), закрепленных на валу 11 (рис. 91) управления лебедкой, и тяги 4 (рис. 90) соединен с рычагом 3 тормоза лебедки.

Рис. 90.  Приводы управлении лебедкой и тормозом лебёдки:

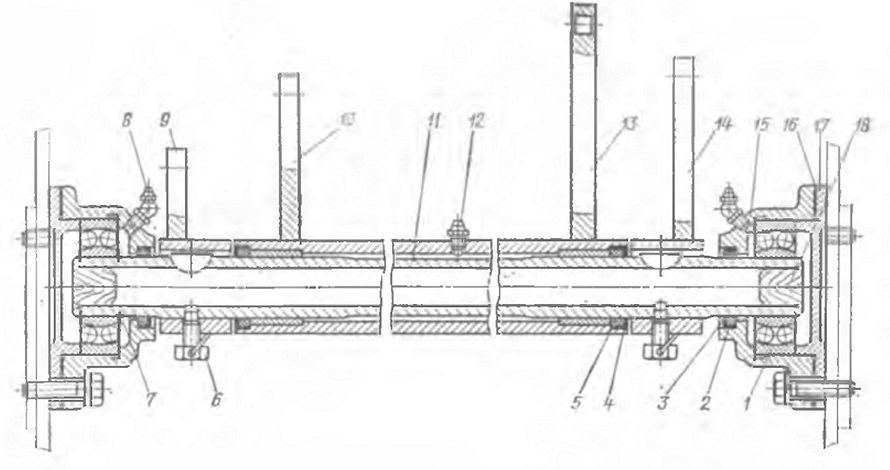

Рис. 91. Промежуточный вал управления лебедкой:
1 — подшипник; 2, 5 — сальники; 3, 4 — обоймы; 6 — стопорный винт; 7 — стопорное кольцо; 8. 12 — масленки; 9, 10, 13, — рычаги; 11 — вал; 15 — корпус подшипника;
16 — прокладка; 17 — фланец; 18 — заглушка
