ПРИСПОСОБЛЕНИЕ К ЗУБОДОЛБЕЖНОМУ СТАНКУ 5140 (ФРЕЗЕРОВАНИЕ)

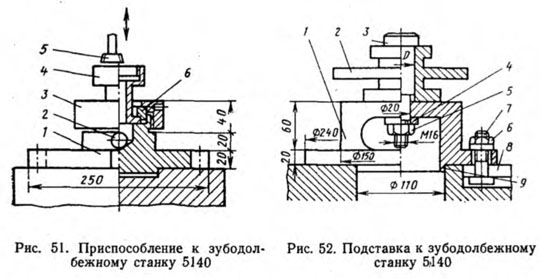

При обработке шестерен, муфт, блоков-шестерен и заготовок других деталей с внутренним расположением зубьев на зубодолбежном станке 5140 используют ряд приспособлений для базирования и закрепления обрабатываемых заготовок. В условиях мелкосерийного производства при большом разнообразии изготовляемых деталей целесообразнее использовать универсальное приспособление. Такое приспособление (рис. 51) состоит из корпуса 1, четыре отверстия

2 которого служат для выхода охлаждающей жидкости; накидной гайки 3 и кольца 6, обеспечивающих точное базирование и закрепление обрабатываемой заготовки 4. Приспособление устанавливают на стол станка и ориентируют относительно инструмента 5.

По размерам и конфигурации обрабатываемой заготовки применяют сменное кольцо 6 соответствующего размера, разрезанное на две части.
