СТОЛ С ПОДВИЖНОЙ КАРЕТКОЙ (ФРЕЗЕРОВАНИЕ)

При обработке длинных заготовок, например заготовок гребных валов, на фрезерных, расточных и других станках, обычно один конец заготовки вала устанавливали на стол станка, другой поддерживали мостовым краном или подставками. На это затрачивалось много времени, оборудование использовалось нерационально.

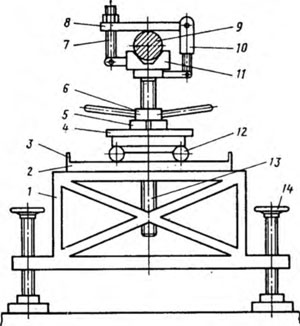

Рис. 43. Стол с подвижной кареткой

Предлагаемый стол (рис. 43) сварной конструкции выполнен из уголка и листовой стали с таким расчетом, чтобы он мог использоваться у станков различных типов. На корпусе 1 строго параллельно друг другу установлены две направляющие 2, по которым на роликах 12 перемещается каретка 4. Для ограничения хода каретки служат упоры 3.

Каретка несет подъемное устройство, на плите 5 которого установлена червячная гайка 6 и червяк 13. Гайка опирается буртом на упорный шарикоподшипник и сверху закрыта разрезным кольцом из трех сегментов, один из которых закрепляет гайку после окончательной установки обрабатываемой детали в заданном положении.

На верхнем конце червяка шарнирно закреплена призма 11, которая служит для установки и закрепления обрабатываемой
заготовки и снабжена регулируемой вилкой 10, откидным болтом 7 и планкой 8.

Стол установлен на четырех ножках 14, снабженных червячными валами с гайками, прикрепленными к столу, и регулировочными маховиками. Нижними концами червячные валы опираются на башмаки. Поворотом гайки 6 производят окончательную установку стола. Обрабатываемую заготовку 9 устанавливают на призму 11, закрепляют откидными болтом 7 и планкой 8.
