УСТРОЙСТВО ДЛЯ ПОВОРОТА ШПИНДЕЛЬНОЙ ГОЛОВКИ
(ФРЕЗЕРОВАНИЕ)
При обработке цилиндрических шестерен с косыми зубьями трудоемкой
операцией является поворот шпиндельной головки станка на угол наклона
зубьев.

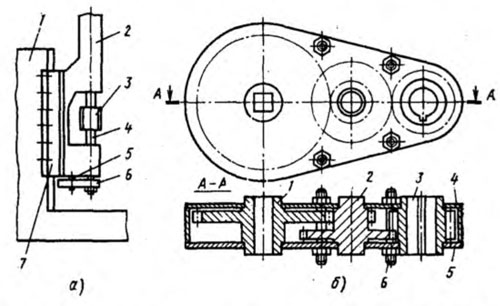

Рис. 47. Шпиндельная головка (а) и устройство для
ее поворота (б)
Для поворота шпиндельной головки 2 (рис. 47, а), установленной на
салазках 7, которые закреплены на зубофрезерном станке 5К32, необходимо
было ослабить гайки крепления головки к салазкам, затем специальным
рычагом повернуть валик 5 до необходимого угла поворота головки. Работа
производилась фрезеровщиком вручную.
Механизацию труда обеспечивает специальное быстросъемное устройство 6,
которое устанавливает на шейку оправки 4 с фрезой 3 и на хвостовик
валика 5. Вращение валику 5 передается от оправки 4 (при вращающемся
шпинделе станка) через устройство 6, соединяющее валик и оправку
зубчатой передачей.
Устройство 6 (рис. 47, а) состоит из корпуса 4 (см. рис. 47, 6) и крышки
5, скрепленных между собой шпильками 6 и гайками. В корпусе установлены
шестерня 3 с отверстием и шпоночным пазом под оправку и шестерня 1 с
квадратным отверстием по размеру квадрата валика 5 (см. рис. 47, а).
Блок 2 (см. рис. 47, б) из двух шестерен передает вращение от ведущей
шестерни 3 к ведомой 1.
Подобное устройство с соответствующим межцентровым расстоянием между
оправкой и валиком поворота можно применять и на других станках.
