ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАКРЕПЛЕНИЯ ЗАГОТОВОК ПОРШНЕЙ (ФРЕЗЕРОВАНИЕ)

При отрезании прибыли у заготовок поршней их устанавливают в тисках или крепят планками и болтами к столу станка, что недостаточно эффективно. Для повышения производительности труда и точности базирования внедрено приспособление

(рис. 42), которое состоит из швеллера 1, стержней 4, гаек 5, резцедержателя 6 и резцов 7.

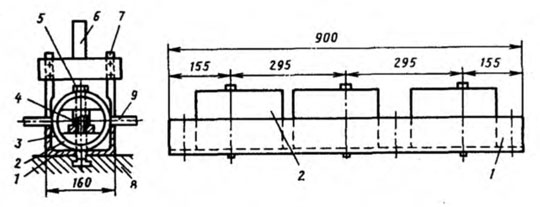

Рис. 42. Приспособление для закрепления заготовок поршней

Приспособление устанавливается на стол 8 фрезерного или строгального станка и закрепляется болтами через отверстия на концах швеллера. Стержни 4 приварены к швеллеру / на расстоянии, позволяющем устанавливать поршни рядом друг с другом. Концы стержней выходят вниз через отверстия в швеллере и служат направляющими, которые входят в паз стола 8 станка.

В местах соприкосновения стержней 4 и гаек 5 с заготовками поршней 2 имеется зазор 2...3 мм, что позволяет надевать их сверху. Заготовки поршней прибылями 9 устанавливают на выступы швеллера, а цилиндрической поверхностью 3— на внутреннюю поверхность швеллера. Это , обеспечивает жесткость закрепления заготовки.

Прибыли 9 отрезают одновременно с двух сторон двумя резцами 7, закрепленными в резцедержателе 6.

После отрезания прибылей гайки 5 отвинчивают на 2...3 оборота, кольцо 3 выводят в сторону — заготовки поршней поднимают вверх.

Стандартные резцы 7 устанавливают в квадратные отверстия в резцедержателе, выполненные с зазором, позволяющим регулировать размер между резцами. Установку фрез регулируют проставочными кольцами.

Приспособление выполнено с учетом установки трех заготовок на поперечно-строгальный станок с вылетом ползуна на 1000 мм. При использовании приспособления на станках с большой длиной хода стола швеллер можно увеличить на любую длину или устанавливать два и более приспособлений в ряд. В этих случаях надо сделать дополнительные отверстия в швеллере (через 2...3 поршня) для крепления его к станине станка.

Внедрение приспособления позволило увеличить производительность труда, улучшило условия труда рабочего, повысило надежность крепления обрабатываемых заготовок.
Приспособление может применяться на поперечно-строгаль-ных, продольно-строгальных станках, различных моделей, а также на горизонтально-фрезерных и расточных станках с применением двух отрезных фрез диаметром 250 мм.
