ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ЗАГОТОВОК КОНИЧЕСКИХ КОЛЕС (ФРЕЗЕРОВАНИЕ)

Приспособление предназначено для предварительного нарезания конических зубчатых колес крупных модулей и больших диаметров, применяется на станке 5К328А. Наладка приспособления производится так же, как и наладка делительной головки. Делительным механизмом служит нормализованный делительный стол диаметром 500 мм, закрепленный на поворотной части приспособления.

Приспособление устанавливают на стол зубофрезерного станка и выверяют перпендикулярность корпуса оси шпинделя станка. Оси делительного стола и обрабатываемой заготовки должны быть расположены строго по центру фрезы. Обработка производится дисковой модульной фрезой методом копирования.

Поворотный стол станка отключают от кинематической цепи настройки путем разборки гитары деления и удаления промежуточного валика с шестерней, который соединяет гитару деления с шлицевым валом и червяком поворота стола. В таком положении работают все механизмы станка, кроме механизма вращения стола.

Остальная настройка станка производится как для обработки прямозубых цилиндрических колес. При этом необходимо сделать перерасчет вертикальной автоматической подачи салазок станка. Надо иметь в виду, что при обработке цилиндрических колес червячной фрезой подачу устанавливают на один оборот стола. В данном случае стол не вращается и зубья фрезы обрабатывают только один зуб заготовки, следовательно, расчет подачи нужно делать на один оборот фрезы.

С уменьшением числа нарезаемых зубьев сокращается время на один оборот стола.

Направления подачи и вращения фрезы нужно выбирать так, чтобы при увеличении захватываемого фрезой металла обрабатываемая заготовка отжималась в сторону. Когда обрабатываемая поверхность расположена ниже оси приспособления, вокруг которой вращаете» поворотная часть, а фреза вращается вправо, подача салазок должна быть вниз. Если обрабатываемая поверхность расположена выше оси приспособления, фреза вращается влево, салазки должны подаваться вверх.

Приспособление предназначено для предварительной обработки зубьев, но шестерни с большим числом зубьев и углом делительного конуса, близким к 90°, можно обрабатывать окончательно. Обрабатывались заготовки шестерни с числом зубьев 185, модулем 9 и углом 85° одной фрезой, при этом отклонения были в пределах допуска.

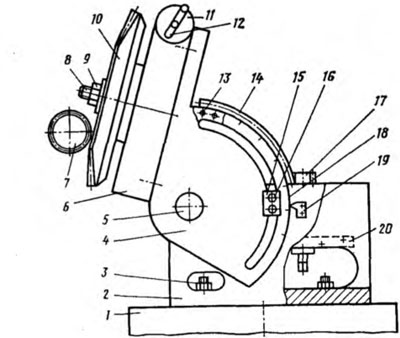

Рис. 48. Приспособление для обработки заготовок конических колес

Приспособление (рис. 48) состоит из основания 2, несущего на оси 5 поворотную часть 4, имеющую радиусные пазы на щеках для ее крепления планками 15 и болтами 16 к основанию. В приспособлении использован нормализованный делительный стол 6 с делительным диском 11 и рукояткой 12.

Обрабатываемую заготовку 10 закрепляют на оправке 8 гайкой 9 с шайбой. На щеке поворотной части спереди нанесена шкала 18. Основание снабжено указателем 19. На передней и задней стенках основания имеются окна для завинчивания гаек 3 при креплении основания приспособления к столу

1 станка. Вместо червячной фрезы применяют дисковую фрезу 7, которую крепят на оправке шпиндельной головки.

На задней щеке поворотной части болтами 13 закреплен зубчатый сектор 14. Червяк 17, обеспечивающий поворот сектора на 90°, вмонтирован в кронштейн 20, закрепленный на основании.

Внедрение приспособления обеспечило возможность обработки конических зубчатых колес на зубофрезерном и горизонтально-фрезерном станках.
