ПРИСПОСОБЛЕНИЕ ДЛЯ ГРУППОВОГО БАЗИРОВАНИЯ (ФРЕЗЕРОВАНИЕ)

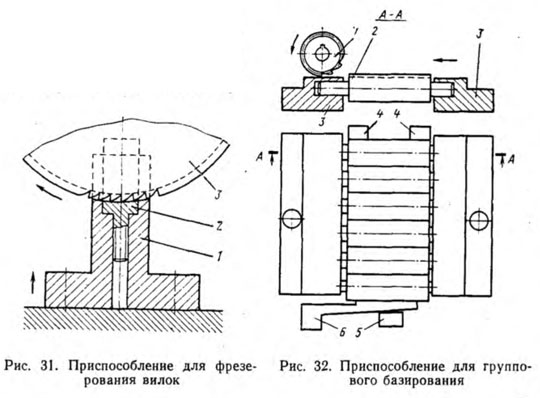

Приспособление для группового базирования позволяет обрабатывать партию из шести заготовок (рис. 32). Оно состоит из двух планок 3, закрепляемых на столе станка, имеющего пазы, в которые свободно устанавливают заготовки хвостовиками. Высота ограничителей 4 и 5 над столом должна быть такой, чтобы фреза при обработке не задевала их. Все шесть заготовок 2 прижимают клином 6 к ограничителям 4. Клин заводят между крайней заготовкой и ограничителем 5. Набор из шести фрез 1 устанавливают на оправке с направлением режущей кромки в сторону движения стола. Силы резания стремятся поднять заготовку вверх и сдвинуть. Эти перемещения могут быть не более суммарной величины отклонений размеров хвостовиков заготовок и паза планки.

Направление сил резания, действующих на заготовку

от фрезы, должны совпадать с направлением сил, действующих от клина, т. е. чтобы клин в процессе работы не ослаблял сил на заготовки, а наоборот, зажимал их сильнее.

Приспособление позволяет обрабатывать одновременно шесть заготовок, поэтому почти в 6 раз сокращается основное и вспомогательное время.

Рассмотренные приспособления для базирования имеют следующие преимущества перед ранее применяемыми. Повышается точность обработки, заготовка не деформируется, сокращаются физические усилия рабочего, уменьшается вспомогательное время, базирование производится автоматически, без выверки, повышается производительность. В большинстве случаев приспособления просты по конструкции и легко могут быть изготовлены в механическом цехе, они быстро окупаются.
